LDO Motors NiteHawk 36 RevC Toolboard Kit

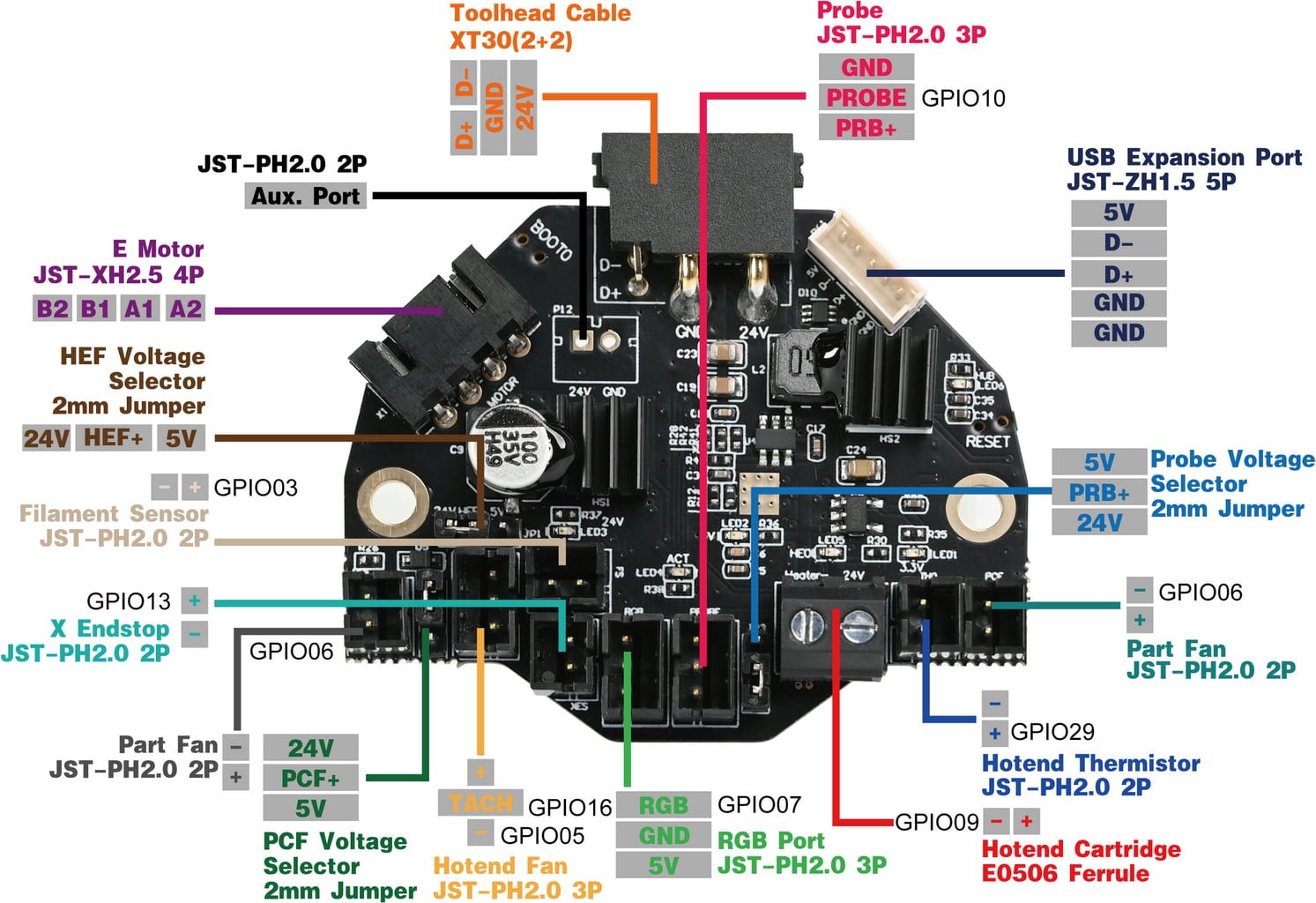

NiteHawk 36 je toolhead ploča s integriranim RP2040-MCU, TMC2209 pogonskim sklopom i ADXL345 senzorom ubrzanja. Za razliku od CAN alatnih ploča, ova ploča je opremljena USB priključkom koji omogućuje mnogo jednostavniju instalaciju.

► Ovo je Rev.C verzija ploče! Sljedeće promjene su napravljene:

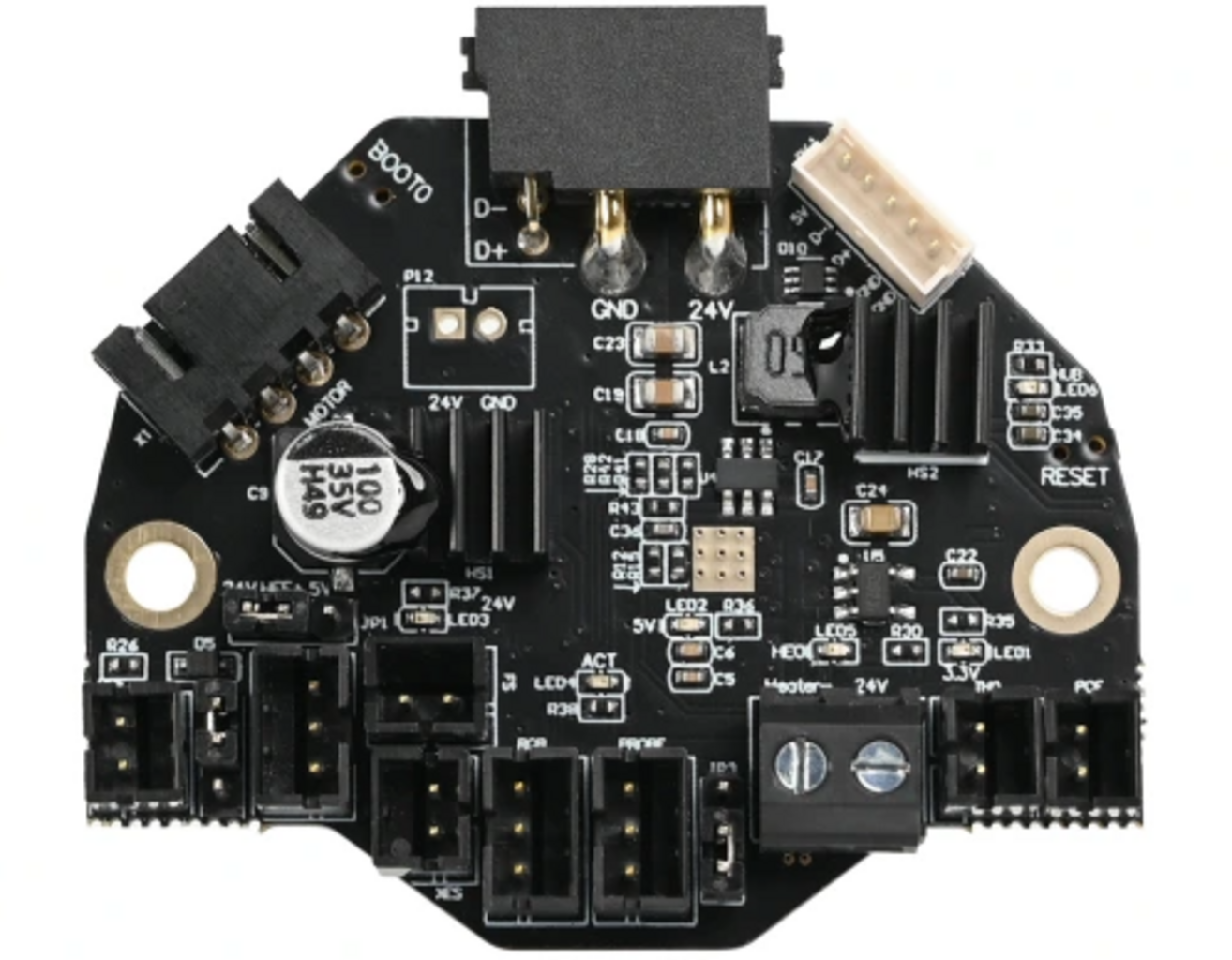

Oblik ploče je promijenjen. RESET i BOOT MODE gumbi su sada lakše dostupni, a pravokutni priključak steper-motora olakšava upravljanje kablovima. Također, USB priključak je pomaknut u gornji desni kut, dok su svi ostali priključci zadržali svoje položaje kako bi Vaše postojeće postavke i dalje odgovarale.

Za bolje hlađenje sada je dostupan opcijski priključak za ventilator Always-On (24V). Možete ga sami zalemiti i tako omogućiti aktivno hlađenje.

Sa većom pločom, pametnim rasporedom komponenti i dodatnim hladnjakom, razvoj topline je ukupno bolje kontroliran. To čini toolhead ploču stabilnijom i dugotrajnijom – čak i pri intenzivnoj upotrebi.

Konačno, USB adapter ploča je revidirana. Krugovi su sada optimizirani kako bi se značajno smanjili problemi s povezivanjem. Unatoč internim promjenama, oblik adaptera ostaje nepromijenjen.

⇒ GITHUB

⇒ LDO Dokumentacija

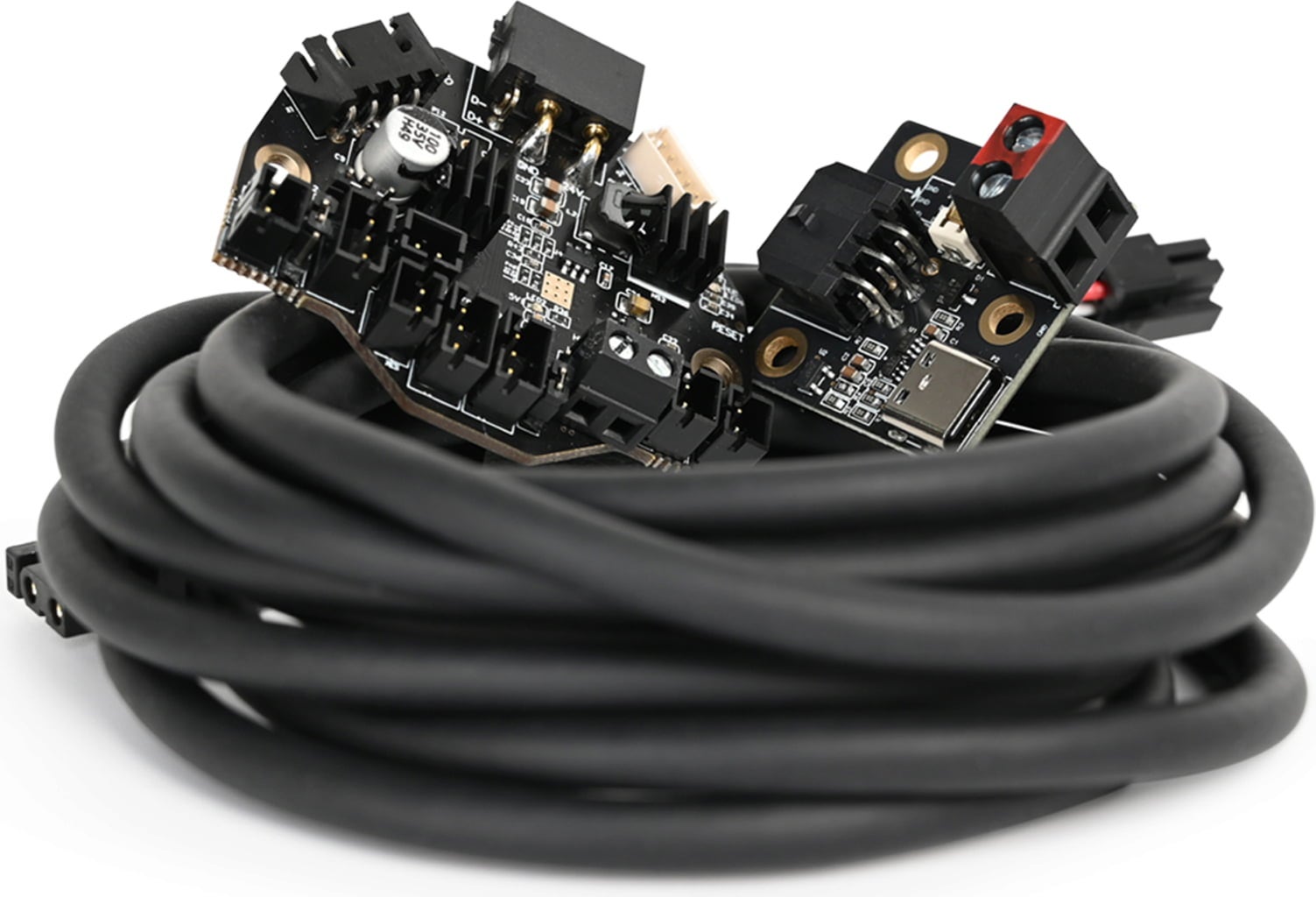

Sadržaj paketa:

• 1 x toolhead PCB
• 1 x USB adapter PCB
• 1 x USB Umbilical kabel 2,15 m
• 1 x USB-A na USB-C kabel 0,4 m
• 1 x 24V energetski kabel
• 1 x USB priključni kabel
• 3 x samonarezni vijak, M2x10
• 2 x strojni vijak, SHCS, M3x8
• 4 x strojni vijak, SHCS, M3x12
• 1 x MicroFit3 muški konektor, 3x2pin
• 8 x MicroFit3 ženski priključak za krimpanje
• 1 x XH2.5 ženski konektor, 4pin
• 8 x XH2.5 ženski priključak za krimpanje
• 5 x PH2.0 ženski konektor, 2pin
• 3 x PH2.0 ženski konektor, 3pin
• 30 x PH2.0 ženski priključak za krimpanje
• 4 x ferula, 1008
• 4 x ferula, 0508
