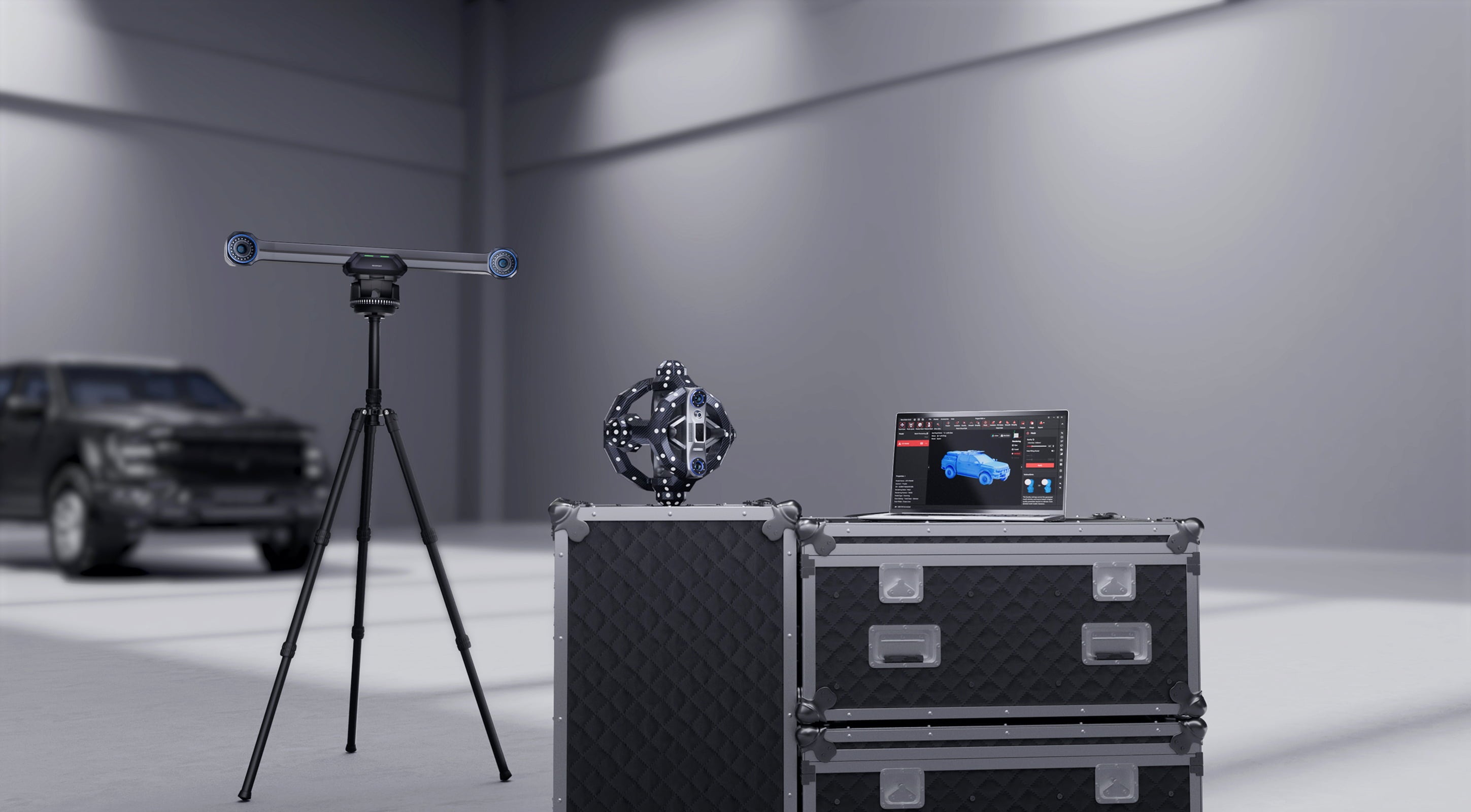

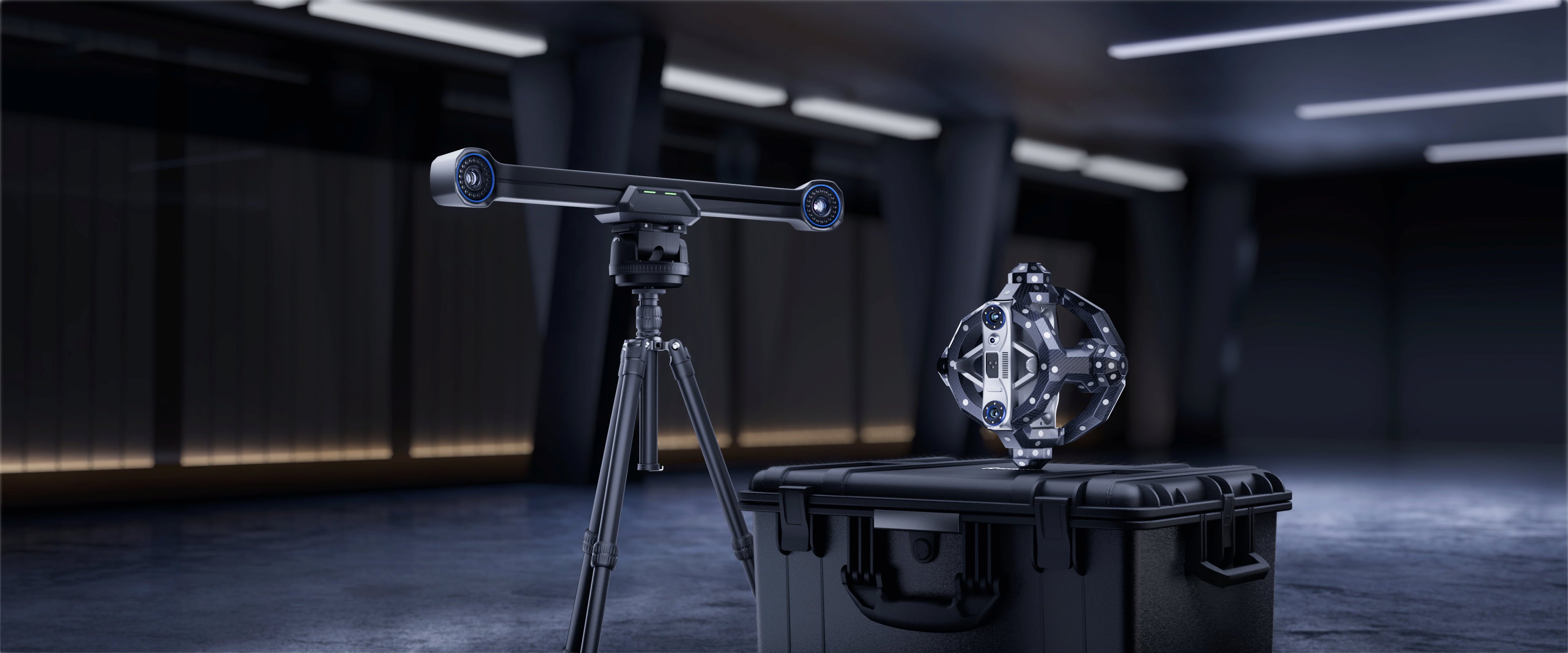

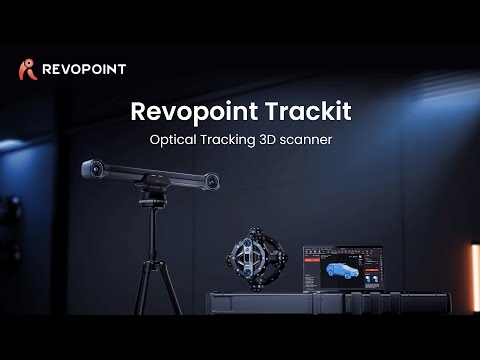

Revopoint Trackit

Revopoint3D Trackit ne samo što donosi preciznost do najsitnijeg detalja, već i predviđa Vaše potrebe – od automatizirane kalibracije do besprijekorne integracije u robotske sustave. Bilo da ga koristite ručno ili s optičkim praćenjem: Trackit osigurava stabilne, ponovljive rezultate – učinkovito, fleksibilno i za industrijsku upotrebu!

Najviša kvaliteta skeniranja dvostrukim laserskim zapisivanjem

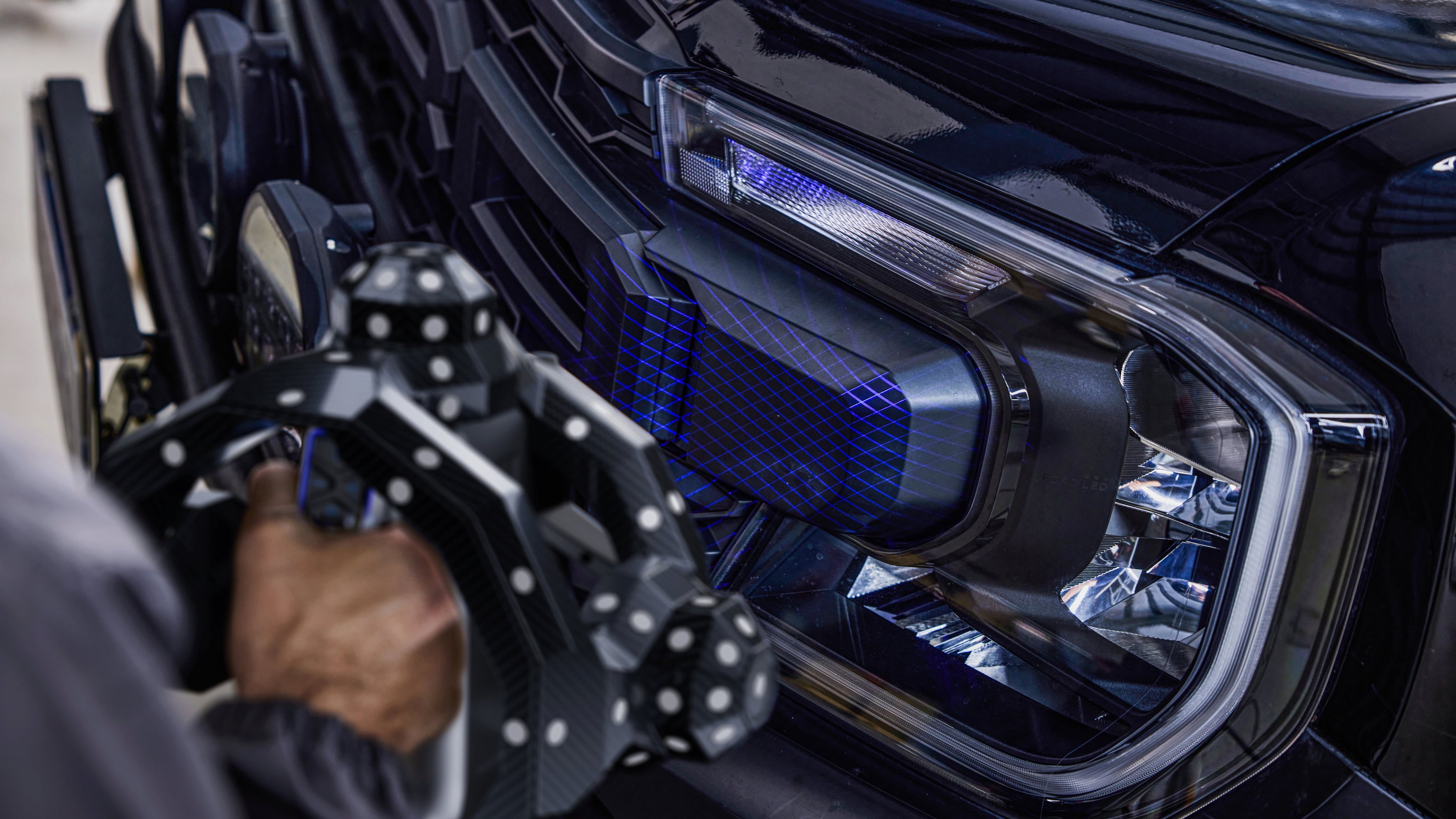

Zahvaljujući dvama modovima plavog lasera, Trackit se prilagođava svakoj površini i geometriji:

► 30 križnih linijskih mod: za brze, sveobuhvatne skenove – čak i na tamnim ili reflektirajućim materijalima.

► Način pojedinačnih linija: pouzdano zahvaća duboke detalje poput otvora, zupčanika, proreza i udubljenja.

Fleksibilno skeniranje s ili bez bazne stanice

Trackit nudi dva fleksibilna načina rada:

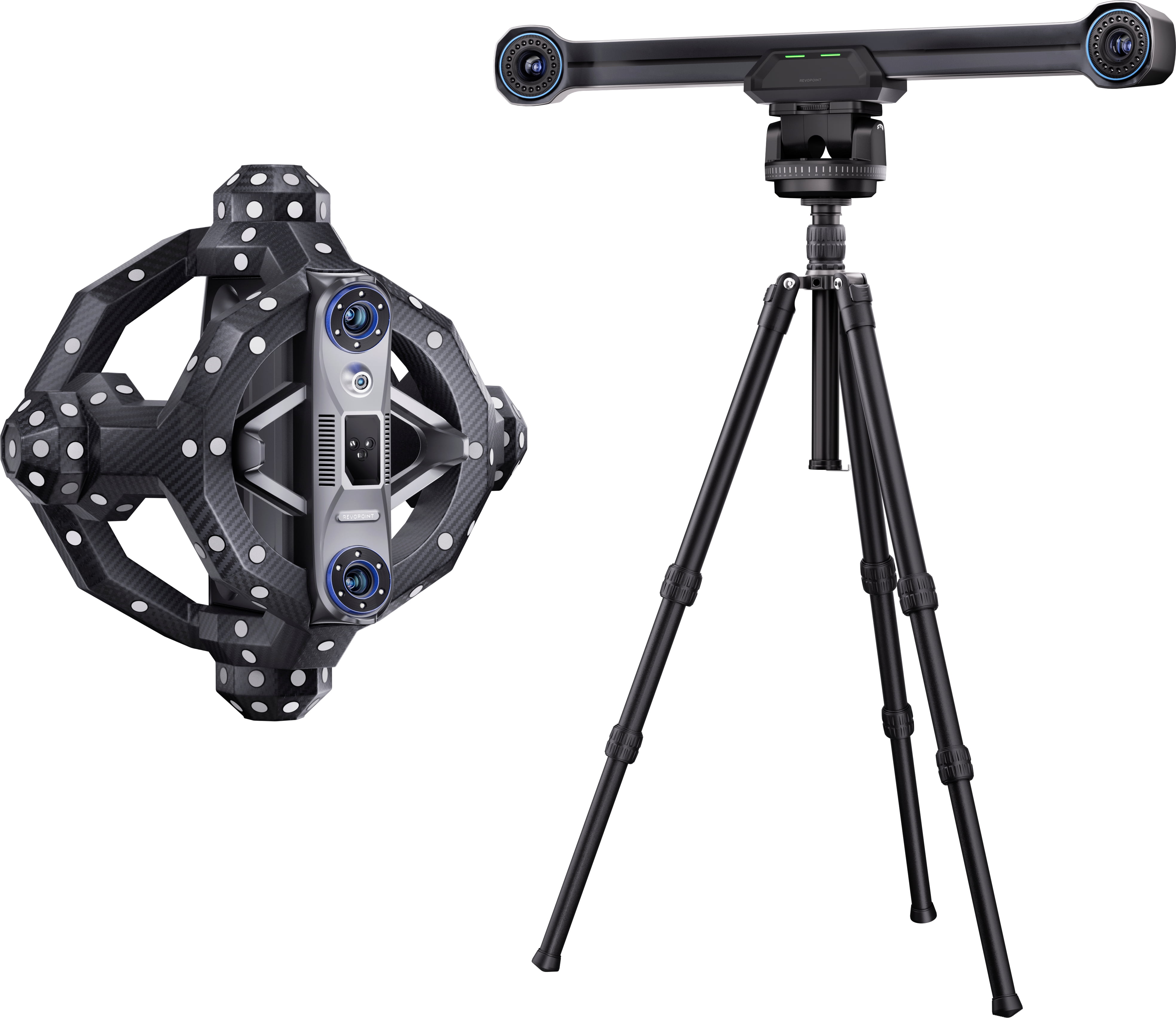

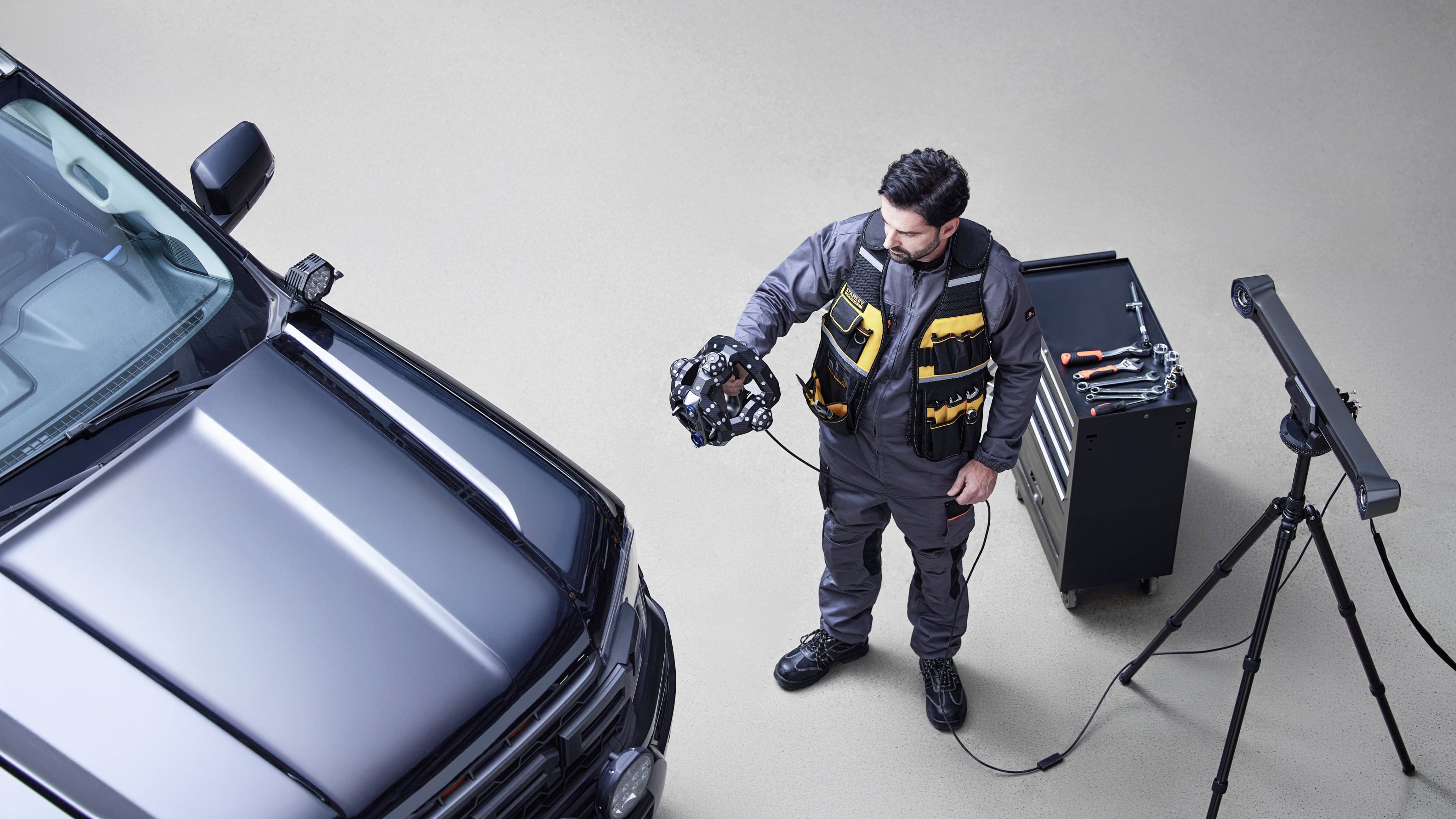

► Optičko praćenje putem dualne kamere praćenje-stanica – idealno za velike objekte.

► Samostalni ručni rad – za teško dostupna ili unutarnja područja gdje bazna stanica nema vizualni kontakt.

Zapisivanje podataka bez markera & modularna struktura za velike objekte

Precizna lokalizacija u stvarnom vremenu uklanja potrebu za ciljevima.
Trackit radi potpuno bez markera i omogućuje besprijekorne 3D skenove objekata između 10 mm i 6 m.

Pomoću takozvanog leapfrogginga bazna se stanica može postepeno premještati oko objekta – sustav sidrenih blokova osigurava točno povezivanje okvira i potpuno prekrivanje površine.

• Maksimalno područje praćenja: 3260 x 2845 mm (na udaljenosti od 4 m)
• Brzina mjerenja: do 1,5 milijuna bodova/sekunda
• Radni razmak: 1,5 – 4 m
• Doseg kabela: 6 m

Automatska kalibracija gimbola

Trackit koristi inteligentan sustav dvostruke osi gimbola za potpuno automatsku kalibraciju. To štedi vrijeme, smanjuje pogreške u rukovanju i osigurava jednako precizne rezultate mjerenja – čak i pri višestrukom snimanju iz različitih perspektiva.

Proširena funkcionalnost teksturiranjem

Integrirana visokorezolucijska RGB kamera bilježi realistične teksture, idealne za vizualizaciju ili daljnje analize s Revo Measure (primjerice za izvješća o pregledu s mjernim podacima).

Mogućnost automatizacije putem robotskog sučelja

U kombinaciji s kolaborativnim robotskim krakom (6 osovina) Trackit se može koristiti kao potpuno automatizirani sustav za skeniranje:

• Promjer objekta: do 0,5 m
• Volumetrijska preciznost: do 0,05 mm
• Primjena: automatizirano hvatanje točkastih oblaka složenih geometrija.

Integrirano praćenje temperature

Više visokoosjetljivih senzora neprestano prati temperaturu skenera i praćenja – tako se sprječava toplinski uzrokovan drift i osigurava jednaka visoka preciznost.

Dodatne značajke:

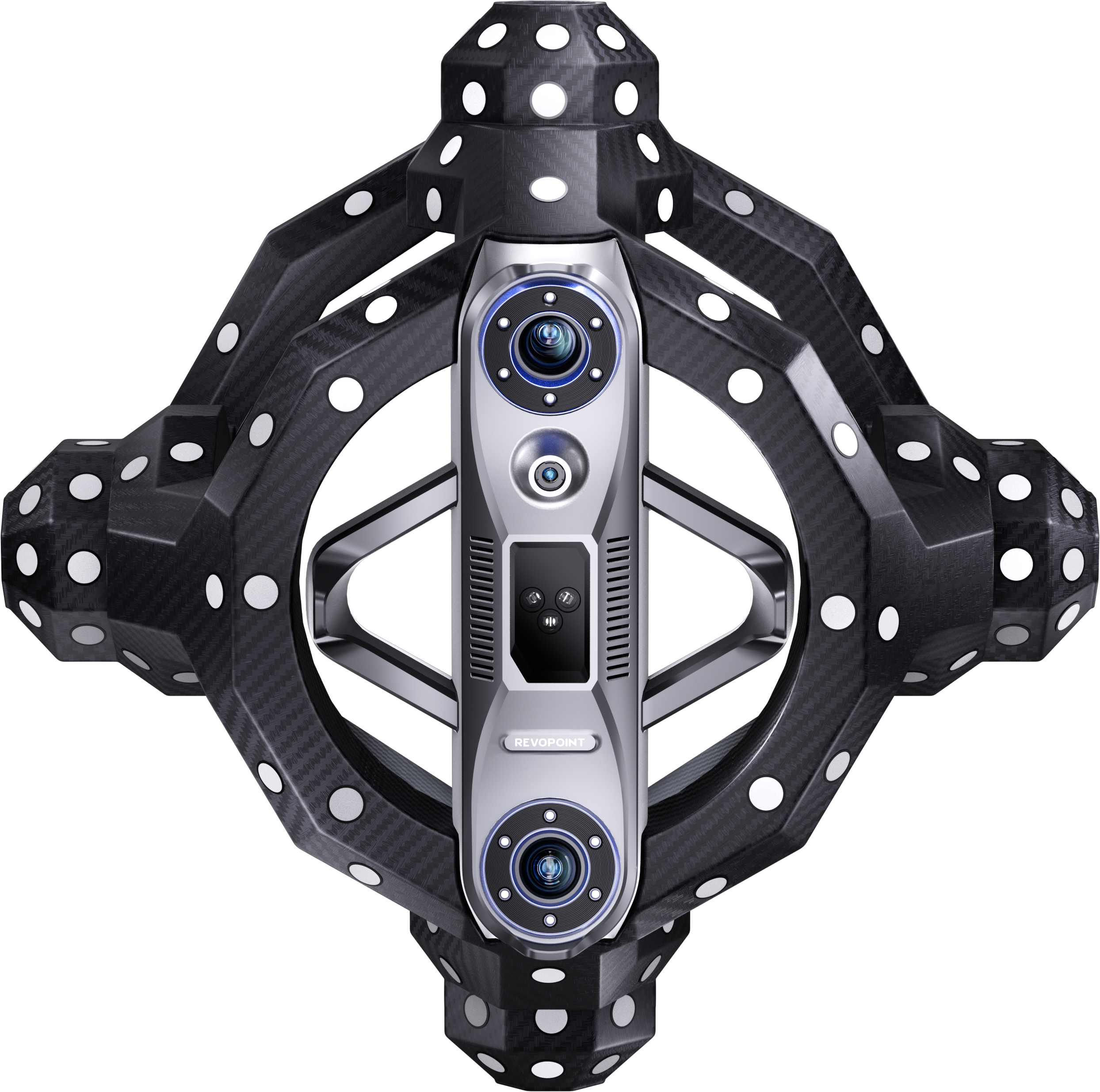

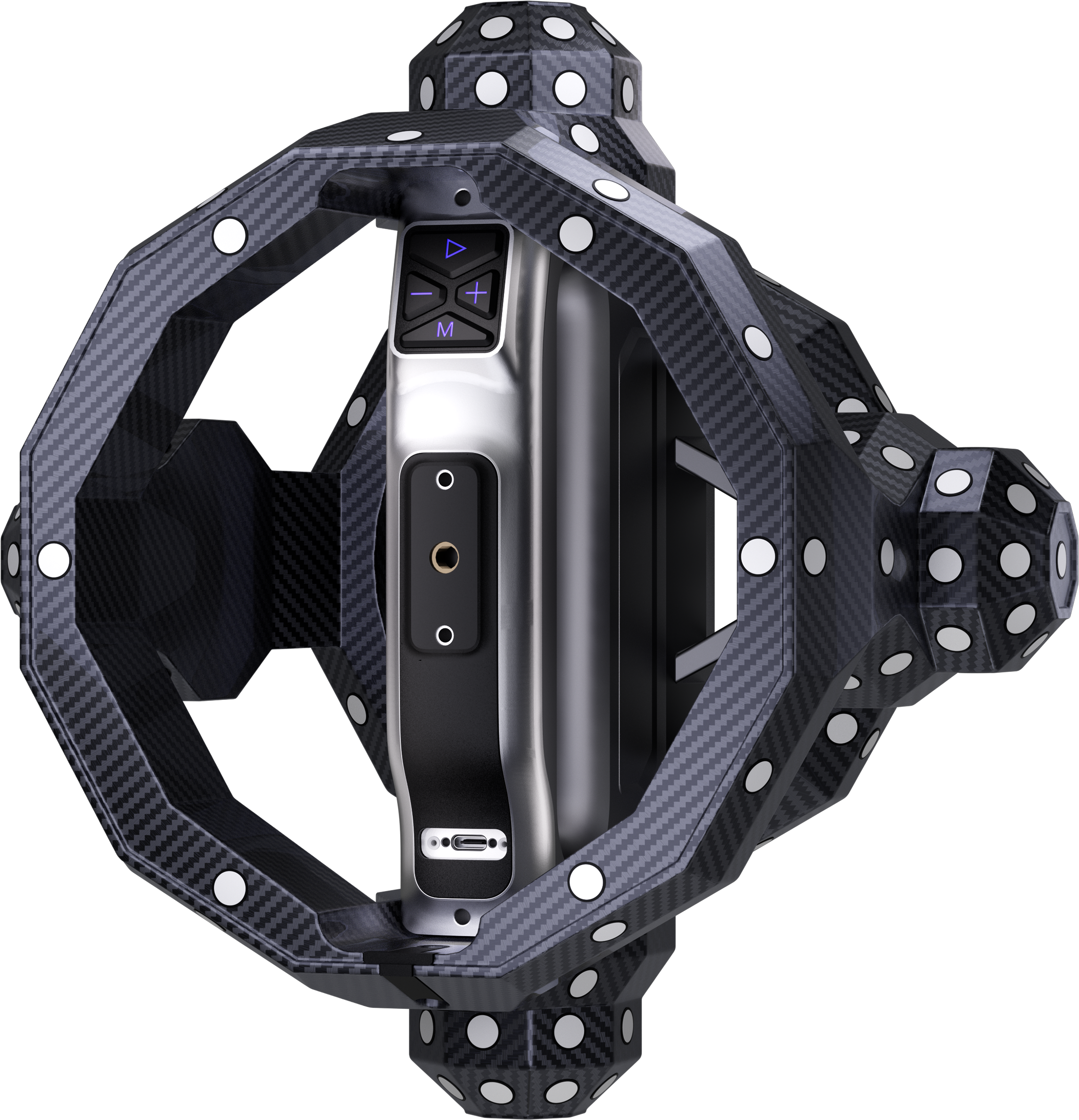

• robustan dizajn kućišta s okvirom ojačanim karbonskim vlaknima,

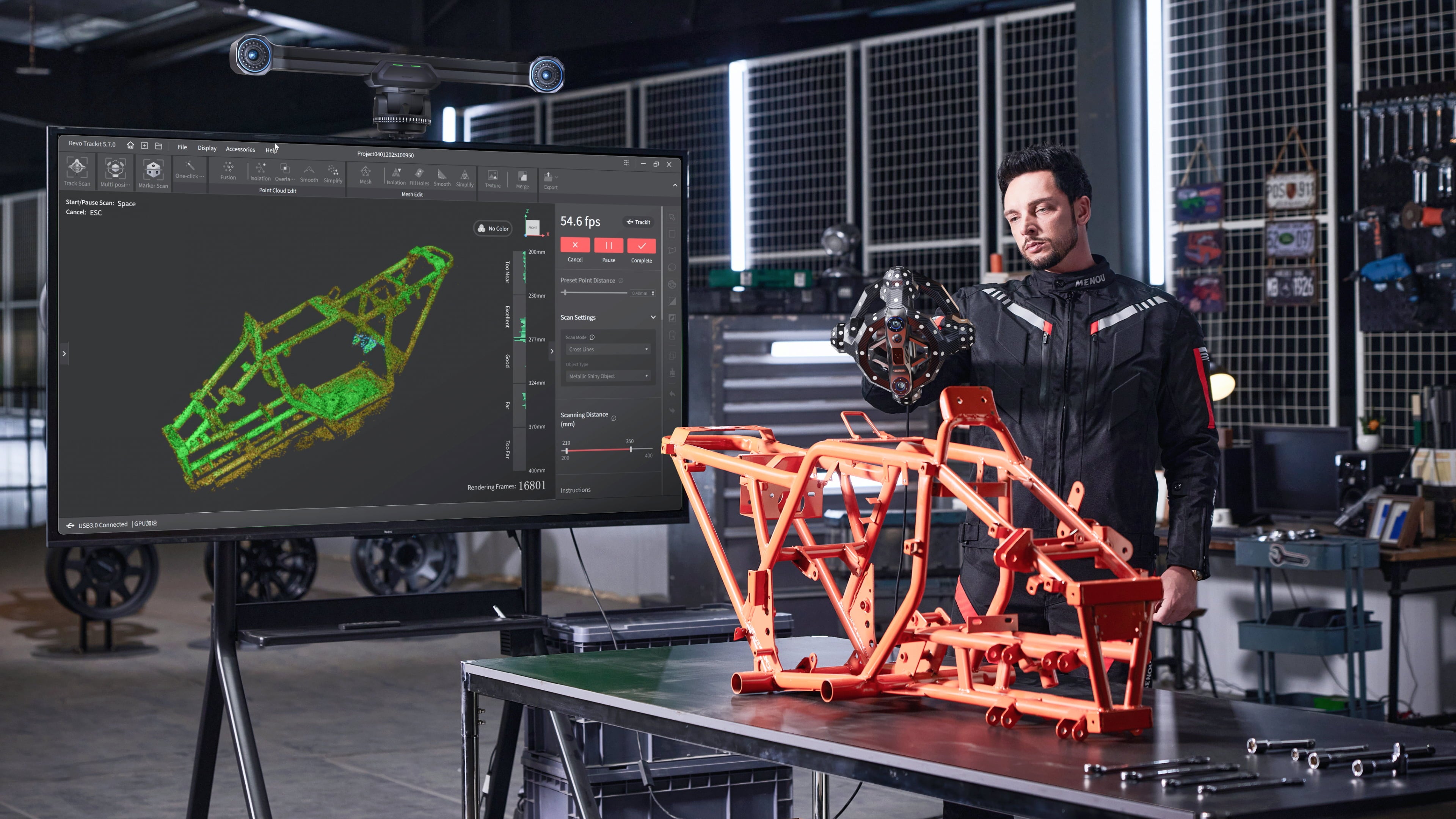

• besplatni Revo Trackit softver s praćenjem oblaka točaka u stvarnom vremenu i proširenim parametrima skeniranja za optimalnu kontrolu.

Sadržaj pakiranja:

• 1 x skener
• 1 x tracker
• 1 x jedinica za automatsku kalibraciju skenera (gimbal s dvostrukom osi)
• 1 x jedinica za automatsku kalibraciju trackera (gimbal s dvostrukom osi)
• 1 x stativ za tracker
• 1 x kalibracijska ploča
• 1 x kalibracijska šipka
• 1 x stativ za kalibracijsku ploču
• 1 x stativ za skener
• 1 x mrežni adapter
• 1 x PC kabel (plavi)
• 1 x skenerski kabel (crni)
• 1 x skenerski gimbal kabel (zlatni)
• 1 x tracker gimbal kabel (zlatni)
• kabelski vezovi
• 20 x magnetski markeri
• 8 x magnetska sidra
• 1 x podloge za pozicioniranje
• 1 x adapter za skener
• 1 x USB stick
• 1 x transportni kovčeg s kotačima za tracker
• 1 x transportni kovčeg s kotačima za skener

Tehničke specifikacije:

► Skener:

► Trackit:
