LDO Motors Voron 2.4 350 Bausatz RevD

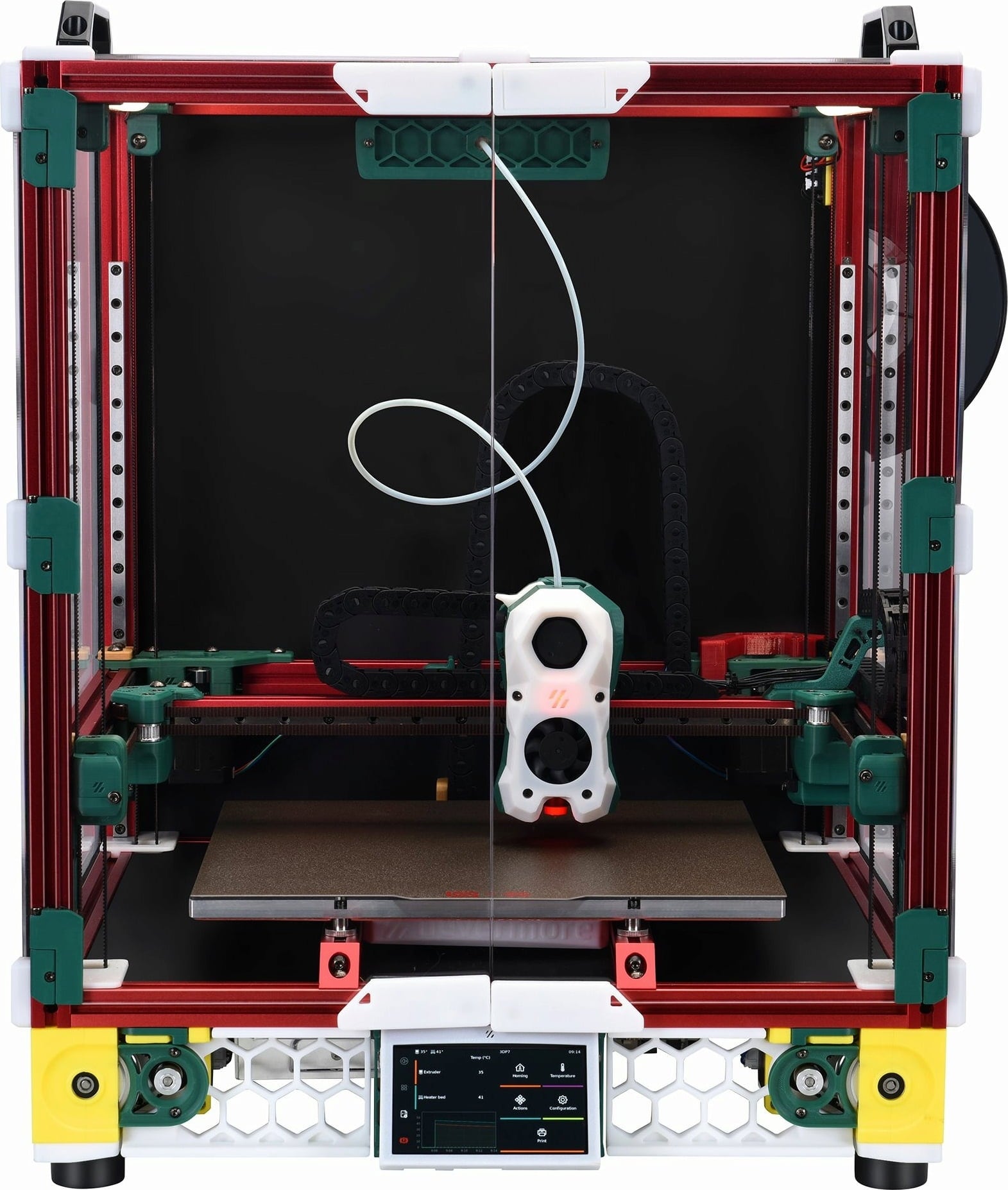

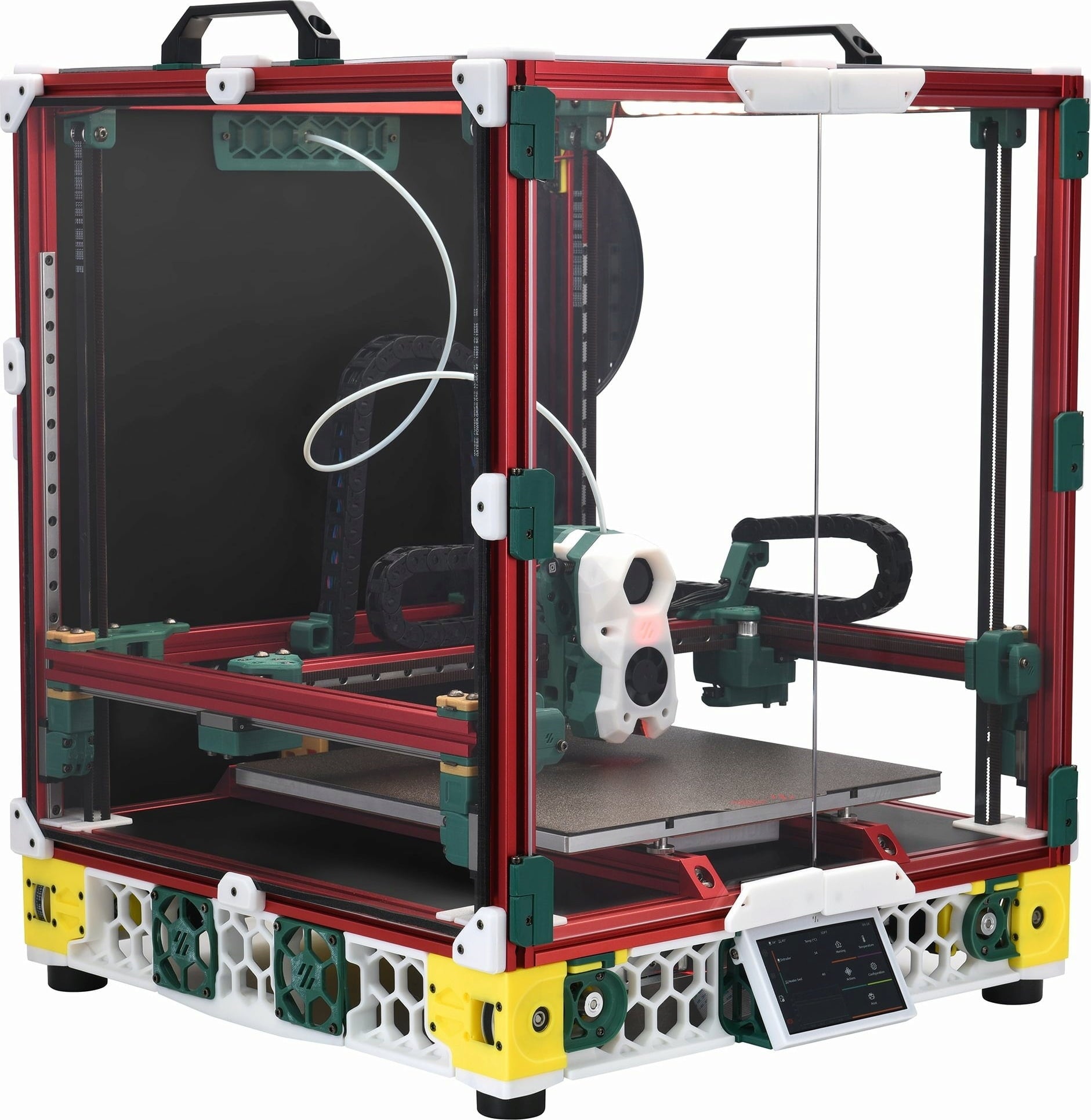

O Voron 2.4

Tražite uzbudljiv projekt za 3D ispis i želite pokazati svoje zanatske sposobnosti? Tada je 3D pisač kit Voron 2.4 pravi izbor za Vas! Voron 2.4 je dobro osmišljen Open Source CoreXY 3D pisač poznat po svojoj pouzdanosti, impresivnom izgledu i visokoj izvedbi. Ovaj kit je idealan za napredne hobiste koji se žele detaljnije baviti različitim komponentama svog 3D pisača.

Iako kit već sadrži mnoge visokokvalitetne dijelove, ostatak posla je na Vama. Sami ispisujte nedostajuće dijelove i izradite svoj vlastiti FDM pisač. Ovdje možete vidjeti koje dijelove svog pisača trebate sami ispisati.

► Važna napomena: Komplet LDO ne sadrži Raspberry Pi. Ovo morate kupiti odvojeno.

► Važna napomena: Dijelovi uključeni u set izrađeni su za korištenje s Stealthburner ispisnom glavom. Na sljedećem linku možete pronaći upute za montažu, firmwares, STL datoteke i još mnogo toga:

• Stealthburner

Stabilna izvedba

Svi Voron pisači izrađeni su u CoreXY ili CoreXZ konfiguracijama kako bi se smanjila količina pokretne mase i omogućila veća ubrzanja i brzina.

Preuzmite Fusion 360 i dobijte besplatnu licencu za pregled 3D modela pisača. 3D model je koristan ako Vam je priručnik nejasan ili dvosmislen.

Nakon što ste završili s izradom Vašeg Voron 3D pisača, ovdje možete dobiti serijski broj.

Obojeni aluminijski ekstruzijski profili i linearne šine od nehrđajućeg čelika

LDO Motors nudi nekoliko varijanti boja aluminijskih ekstruzijskih profila.

Linearne šine od nehrđajućeg čelika su izuzetno izdržljive. Nakon što završite izradu svog 3D pisača, trebali biste pravilno podmazati šine kako biste osigurali glatki rad.

E3D Revo Voron Hotend

Unutar RevD isporuke uključeno je E3D Revo Voron Hotend od punog metala.

Bondtech IDGA

Zupčanici RevD Dual Drive Extrudera nadograđeni su na Bondtech IDGA. Assembly smanjuje oscilacije glavnog pogonskog zupčanika.

Nevermore filtar

U kompletu ćete pronaći opcionalni interni cirkulacijski filtar Nevermore Micro V5 (kuglice ugljena zbog ograničenja pri isporuci nisu uključene).

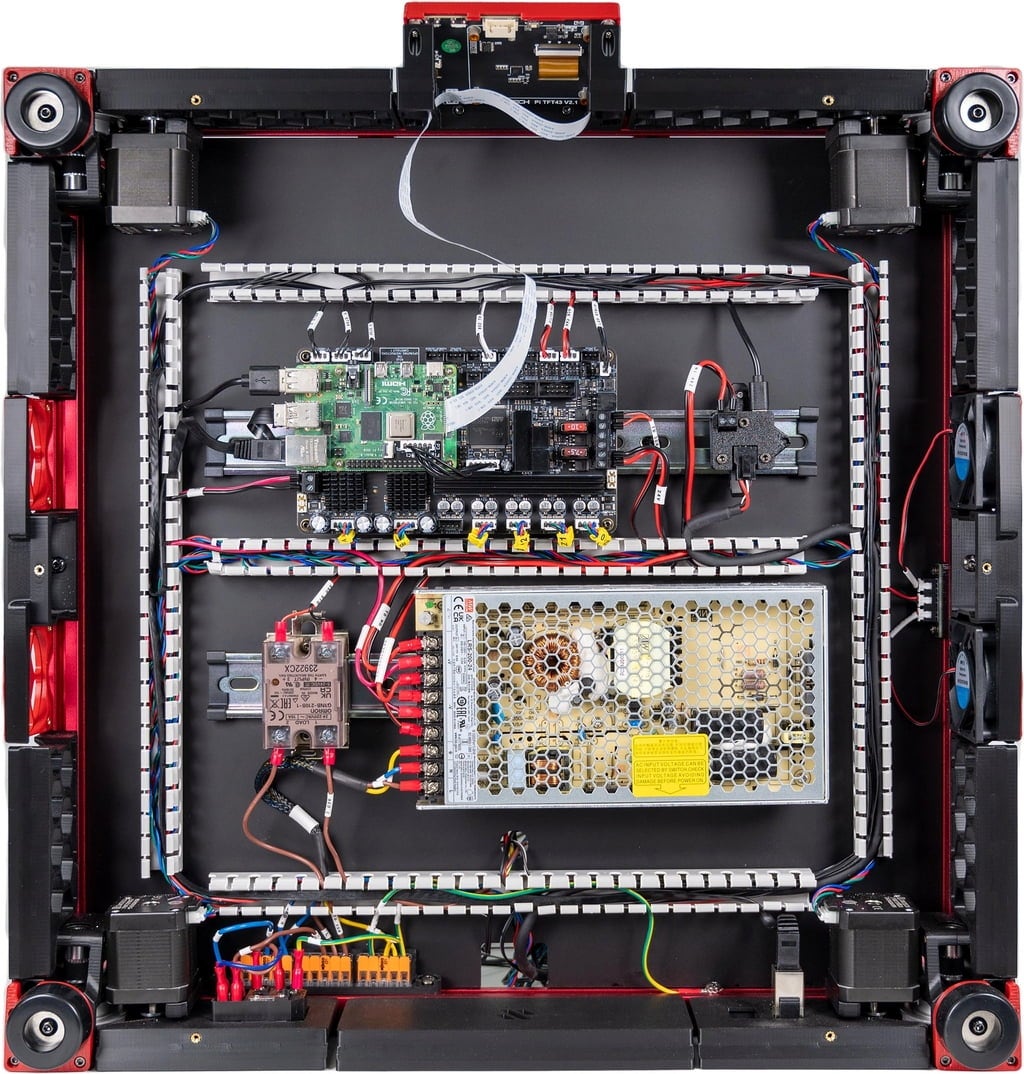

Leviathan Control Board i Nitehawk SB USB Toolhead Board

Uspoređujući s RevC, koji je opremljen Octopus glavnom pločom od BIGTREETECH-a, RevD koristi Leviathan kontrolnu ploču. Moćan kontroler je posebno dizajniran za Voron 3D pisače i optimalno prilagođen njihovim zahtjevima.

HartK Toolhead Board zamijenjena je s Nitehawk SB USB Toolboard. Ploča se bazira na Klipper USB-u i dolazi s integriranim RP2040-MCU, TMC2209 driverom i akcelerometrom.

Uključeni alati i pribor

• U isporuci se nalazi posebno obrađeni mesingani vrh za Vaš lemilica kojim možete jednostavno instalirati umetke za Heatset. Ovdje možete saznati više o alatu za umetke za Heatset.
• Također je dio isporuke i Input Shaper Tool. Ovim alatom možete jednostavno obaviti kalibraciju Input Shaper-a.
• Budući da 1,5-mm ključevi za imbus lako troše, u kompletu ćete pronaći nekoliko njih.
• Metricki 2 mm bitovi nisu previše uobičajeni u pojedinim dijelovima svijeta, stoga je jedan takav uključen u kit. Koristite ga za proširenje putanje filamenta u Vašim ispisanom dijelovima ekstrudera.
• U setu ćete također pronaći crne oksidne šestokutne matice kao i matice od nehrđajućeg čelika.

Unaprijed izrezani i unaprijed ožičeni kablovi

Kit sadrži sve potrebne kablove koji su izrezani na pravu dužinu i unaprijed obrađeni ili lemjeni na odgovarajuće dijelove.

Dodatne pogodnosti Voron V2.4 RevD kita:

• Silicone Bed Heater u LDO dizajnu,
• vanjski termistor za preciznije mjerenje temperature komore,
• 4,3-inčni zaslon osjetljiv na dodir,

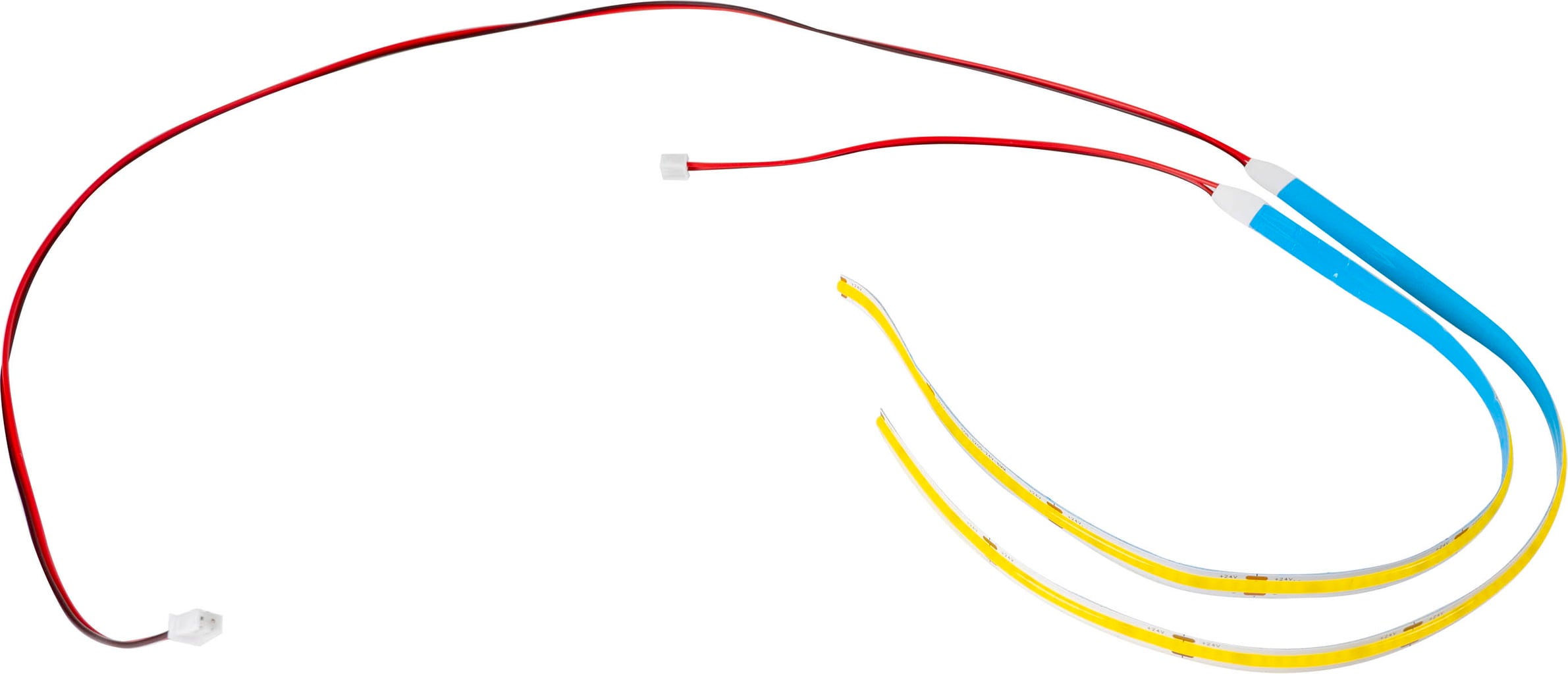

• COB LED traka,
• LDO Printed Parts su uključeni*,
• predmontirana magnetska ploča na aluminijskoj ploči.

* Molimo obratite pozornost! Neke dijelove Voron kita ipak trebate SAMI ispisati. Stoga, budite sigurni da ste ispisali te dijelove prije nego što počnete s izradom pisača! Više o tome koje dijelove trebate sami ispisati možete pronaći u Printed Parts Guide!
