BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit je snažan, modularno građen upravljački set za sisteme višebojnog printanja. Razvijen u saradnji s Open-Source projektima KMS i Happy Hare, set omogućuje besprijekornu Plug-and-Play integraciju u postojeće više-materijalne postave – uključujući Happy Hare V3 i Type-B sisteme.

Visokoprecizna kontrola s STM32G0B1RET6

Integrirani STM32G0B1RET6 32-bitni mikrokontroler radi s 64 MHz i osigurava:

• izuzetno precizne promjene boje i prijelaze materijala,
• brze reakcije u stvarnom vremenu,
• visoku sigurnost rada,
• stabilnu sinkronizaciju svih priključenih modula.

Time dobivate potpunu kontrolu nad vašom višebojnom jedinicom.

Modularni Plug-and-Print dizajn

Set se oslanja na dosljedan modularni sistem koji vam daje potpunu fleksibilnost. Svaki modul je koncipiran tako da ga jednostavno možete umetnuti – bez lemljenja, bez konfiguracije, bez napora.

Proširivi HUB za više modula

Želite više od 4 ili 6 filamenata? Nema problema. Proširivi HUB omogućuje kaskadno povezivanje, pa prema postavu možete realizirati 8, 12 ili 16 kanala. To čini vaš sistem svestrano proširivim.

Više stabilnosti zahvaljujući redundanciji

Za maksimalnu kontrolu, set nudi napredne sigurnosne i redundancijske funkcije:

• 6 + 6 endstop priključaka
• 4 + 4 upravljačkih priključaka

Neki priključci se mogu koristiti alternativno za izgradnju pouzdanih sistema. Istovremena dvostruka upotreba nije predviđena, ali prebacivanje/rezerva je podržano.

Uvijek optimalni uvjeti printanja

KMS PCB Kit osigurava da postav uvijek bude spreman pod najboljim uvjetima:

► integrirani HTU21D senzor: Visokoprecizni senzor temperature i vlage (±0,5 °C) kontinuirano prati unutarnje uvjete. Tako filament i dijelovi ostaju u optimalnom stanju.

► NTC priključak za vanjske senzore: Priključak za NTC 100K temperaturni senzor omogućuje vam praćenje dodatnih mjernih točaka – idealno kada želite pažljivije pratiti određene module.

► snažni MOSFET-ovi: Podržavaju povezivanje vanjskih grijaćih modula za aktivno sušenje filamenta. To smanjuje vlagu, sprječava zapušenja i povećava sigurnost printanja.

Maksimalna stabilnost sistema

Ovaj set je dizajniran da omogući kontinuirano stabilne, neometane promjene boja:

► smanjeni signalni šum: Zaštitni kabeli s MX3.0 osiguravaju čistu prijenos podataka i energije – za dosljedne višebojne printove bez prekida.

► integrirani, inovativni dizajn senzora: Kodiranje udaljenosti omogućuje precizno prepoznavanje filamenta i sprječava pogrešna očitavanja tijekom promjene materijala.

► četiri TMC2209 upravljača ugrađena: Ultralagan, tihi rad vaših motora sa stabilnom regulacijom momenta. To osigurava glatke pokrete i čiste zamjene filamenta.

► Pouzdani okidač s dvofaznim međuspremnikom: Optoelektronička obrada signala duž cijelog lanca osigurava da je svaka naredba točno zabilježena i stabilno prenesena.

Robusna zaštita – trajne performanse

KMS PCB Kit se oslanja na robusnu zaštitnu arhitekturu, koja pouzdano osigurava sve elektroničke komponente:

► Zaštita od obrnutog polariteta: Ugrađena zaštita od obrnutog polariteta sprječava štetu uzrokovanu pogrešno priključenim izvorima napetosti. Tako sistem ostaje zaštićen i kod slučajnih grešaka u povezivanju.

► ESD zaštita: Posebne ESD sklopke štite osjetljive komponente od elektrostatičkih pražnjenja, koja se mogu pojaviti pri montaži ili demontaži modula.

Ovaj dvostruki zaštitni sloj značajno povećava vijek trajanja cijelog sistema te osigurava da vaš multi-color postav pouzdano radi čak i u kontinuiranom radu.

---

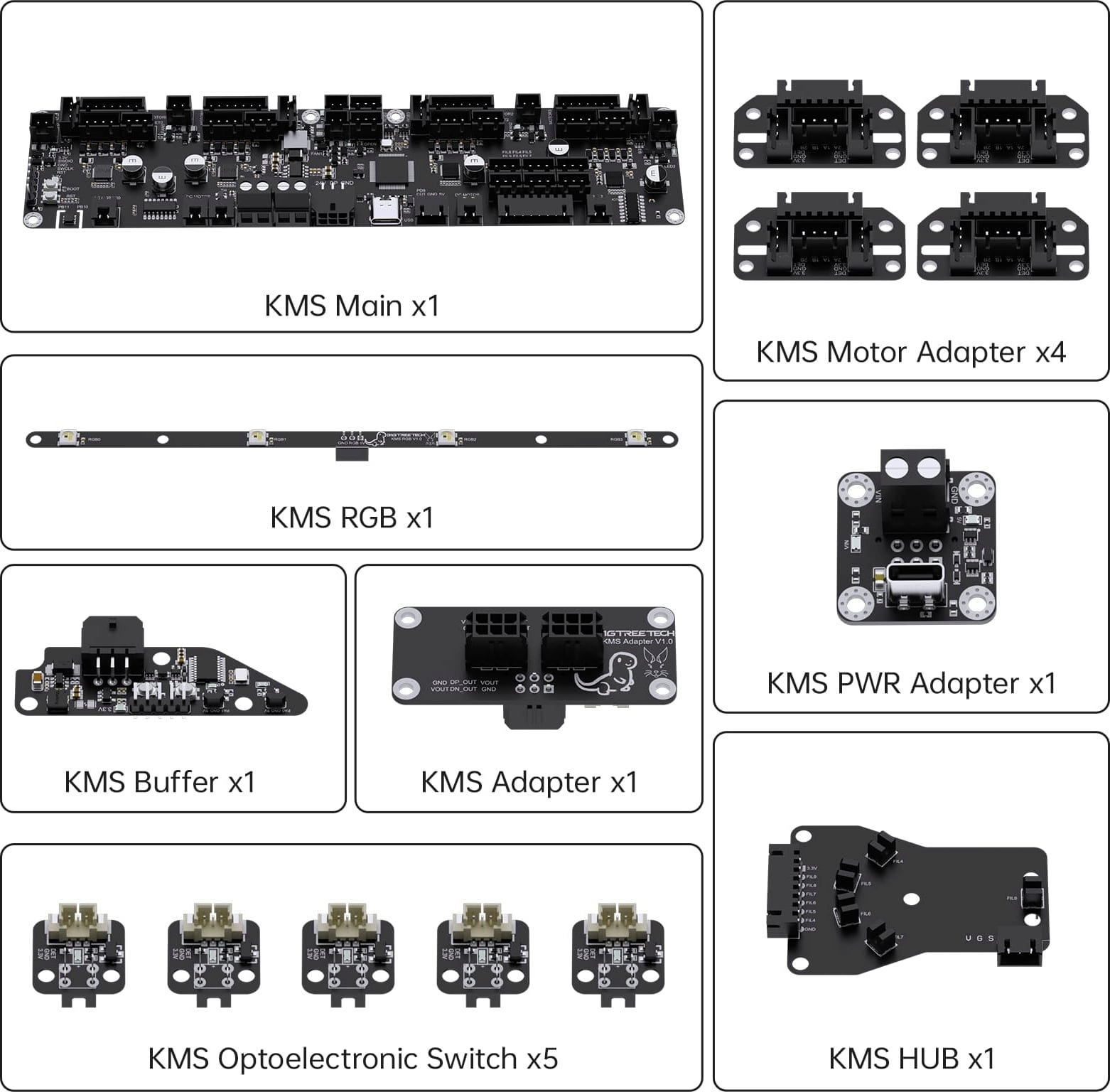

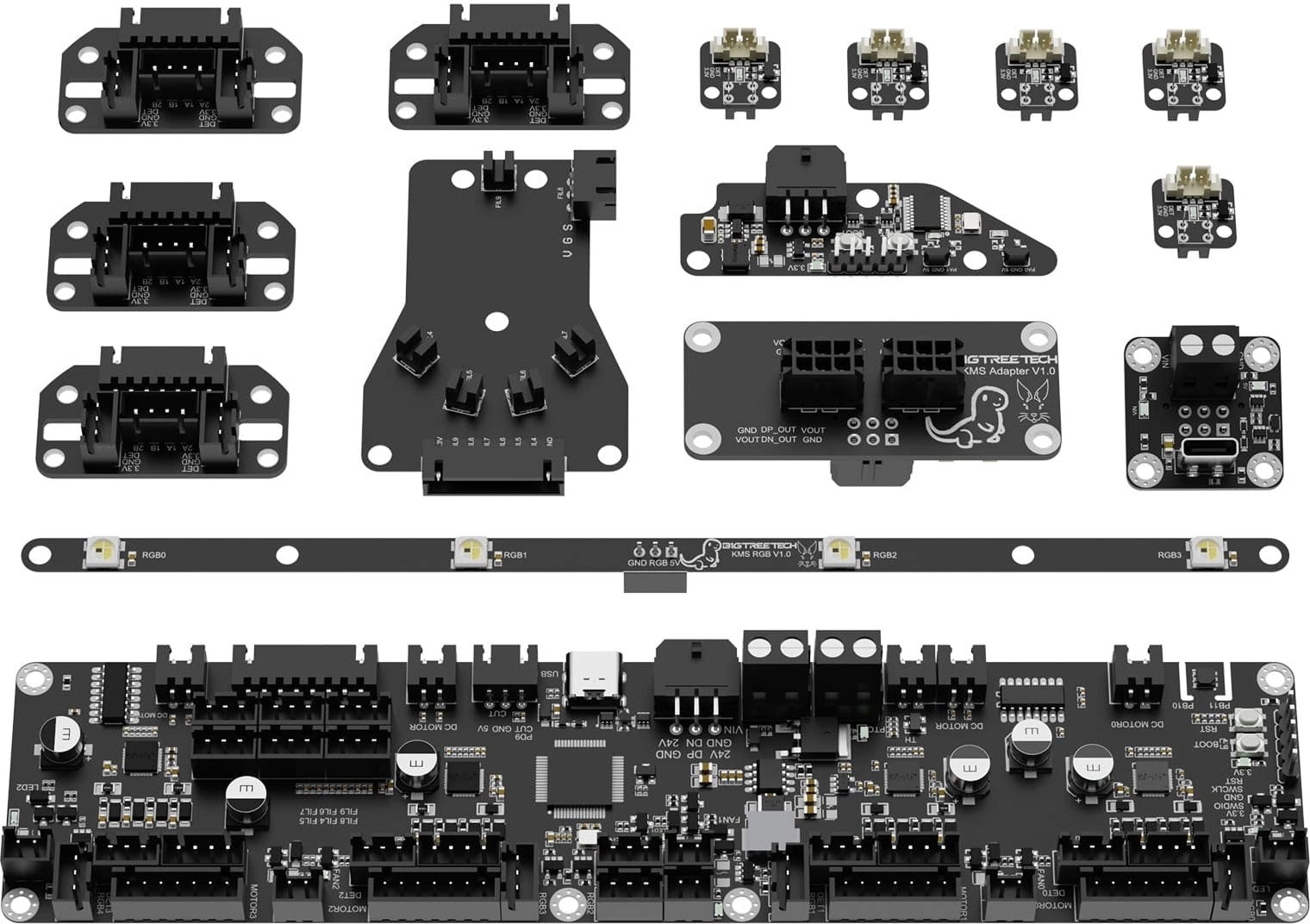

U obimu isporuke:

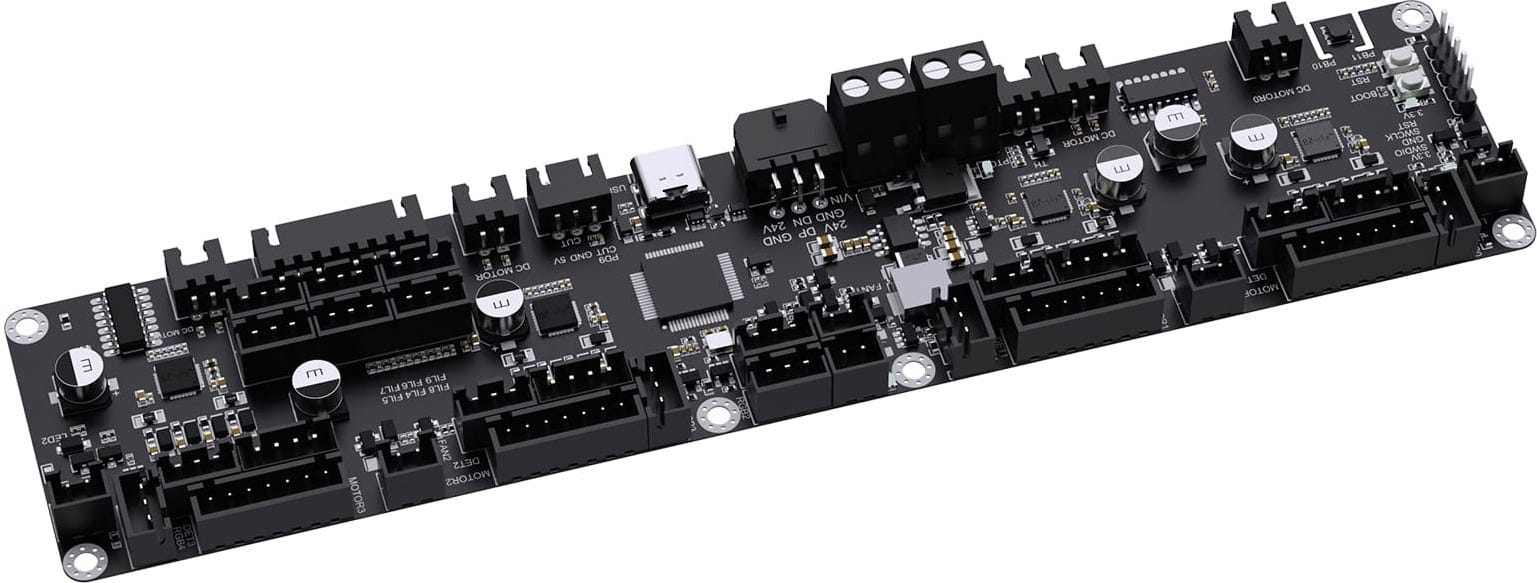

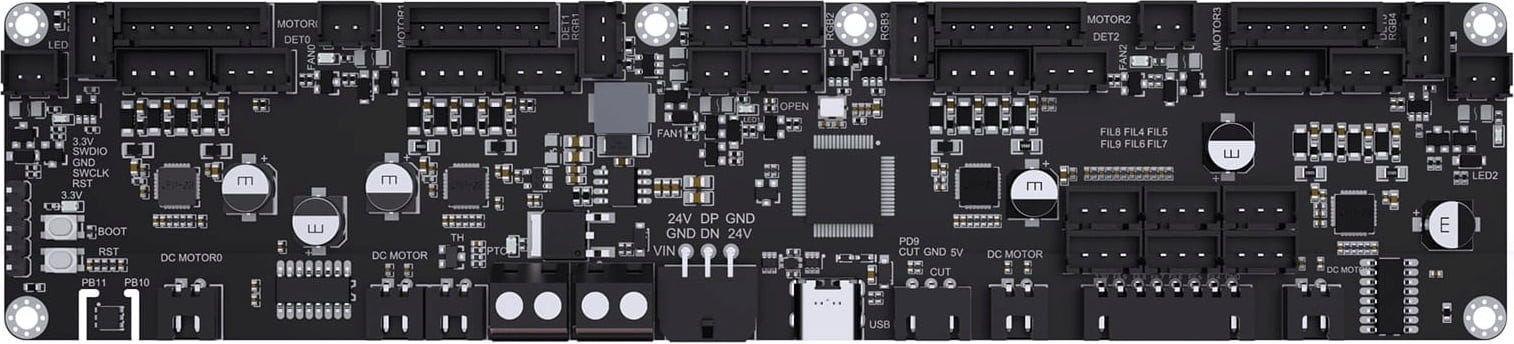

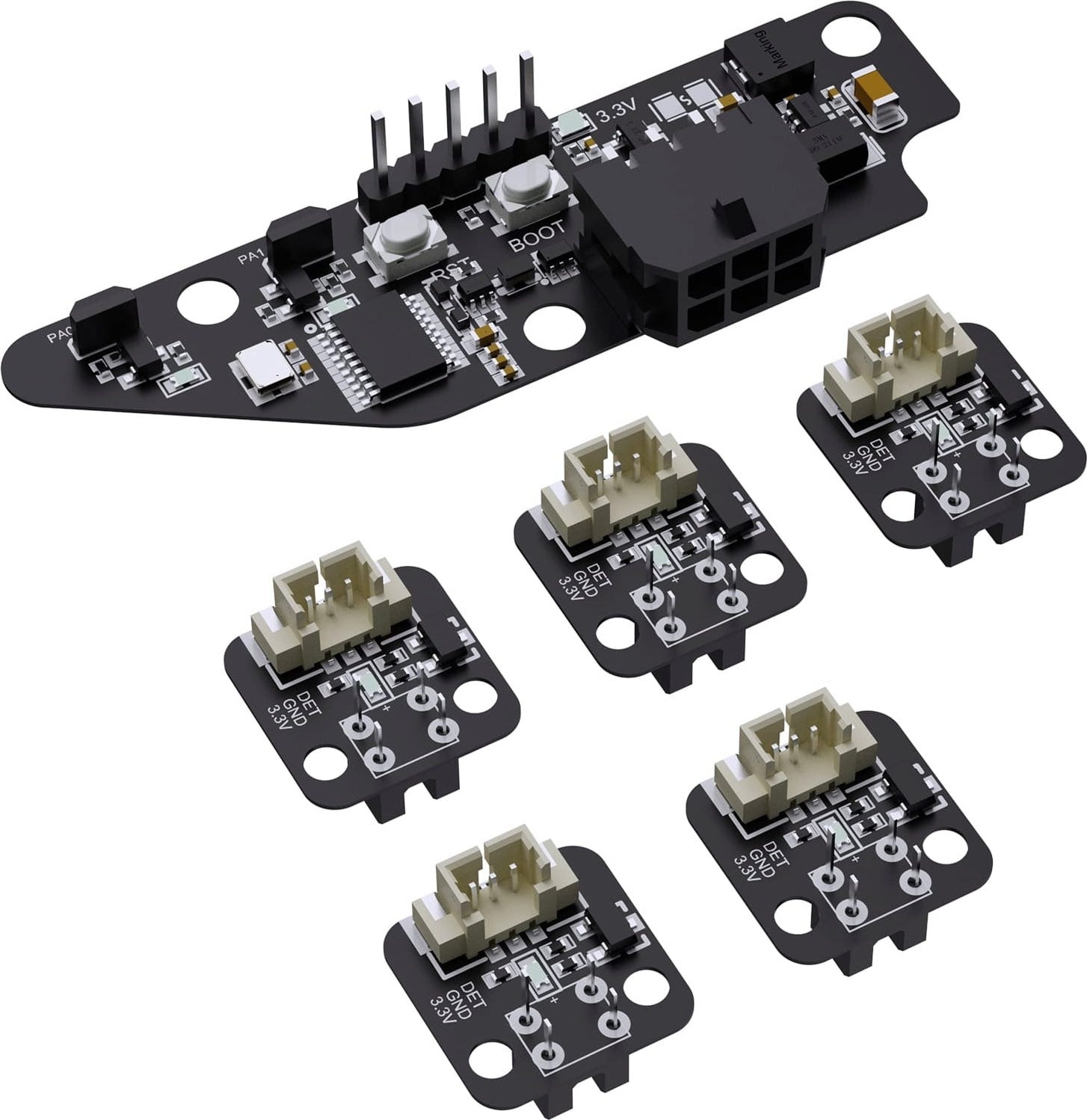

• KMS glavna ploča

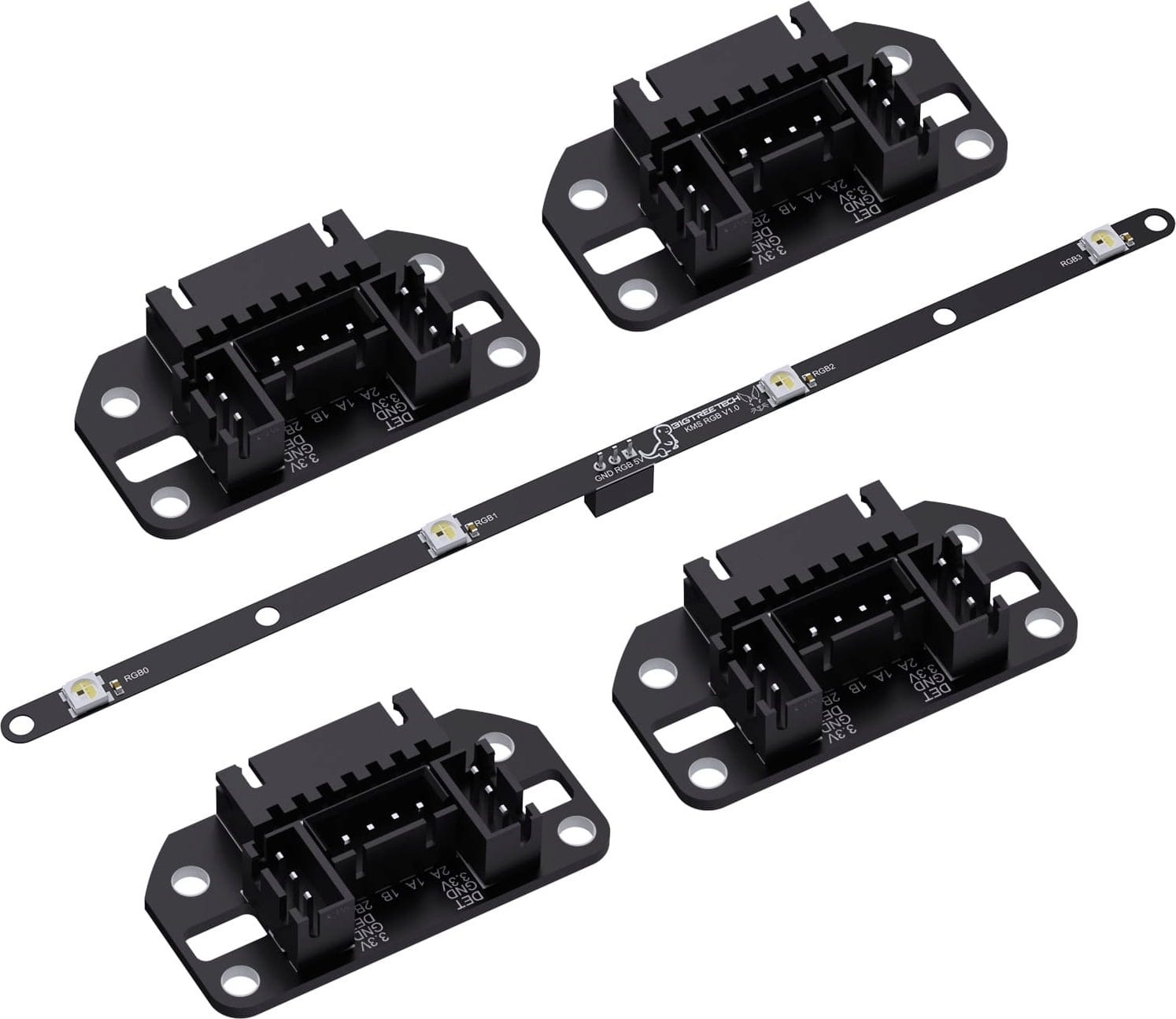

• 4 x KMS motor adapter
• 1 x KMS RGB
• 1 x KMS međuspremnik

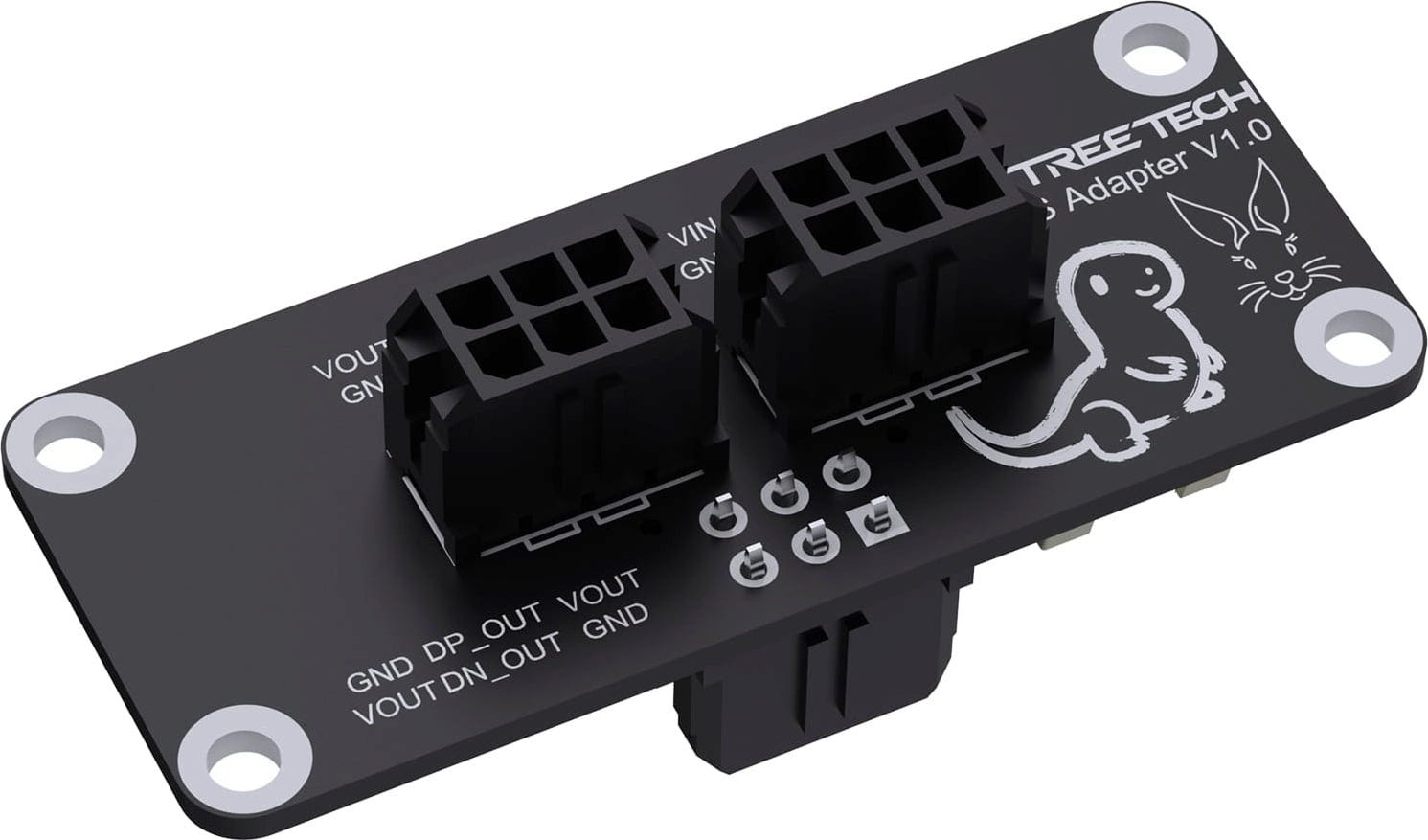

• 1 x KMS adapter
• 1 x KMS PWR adapter

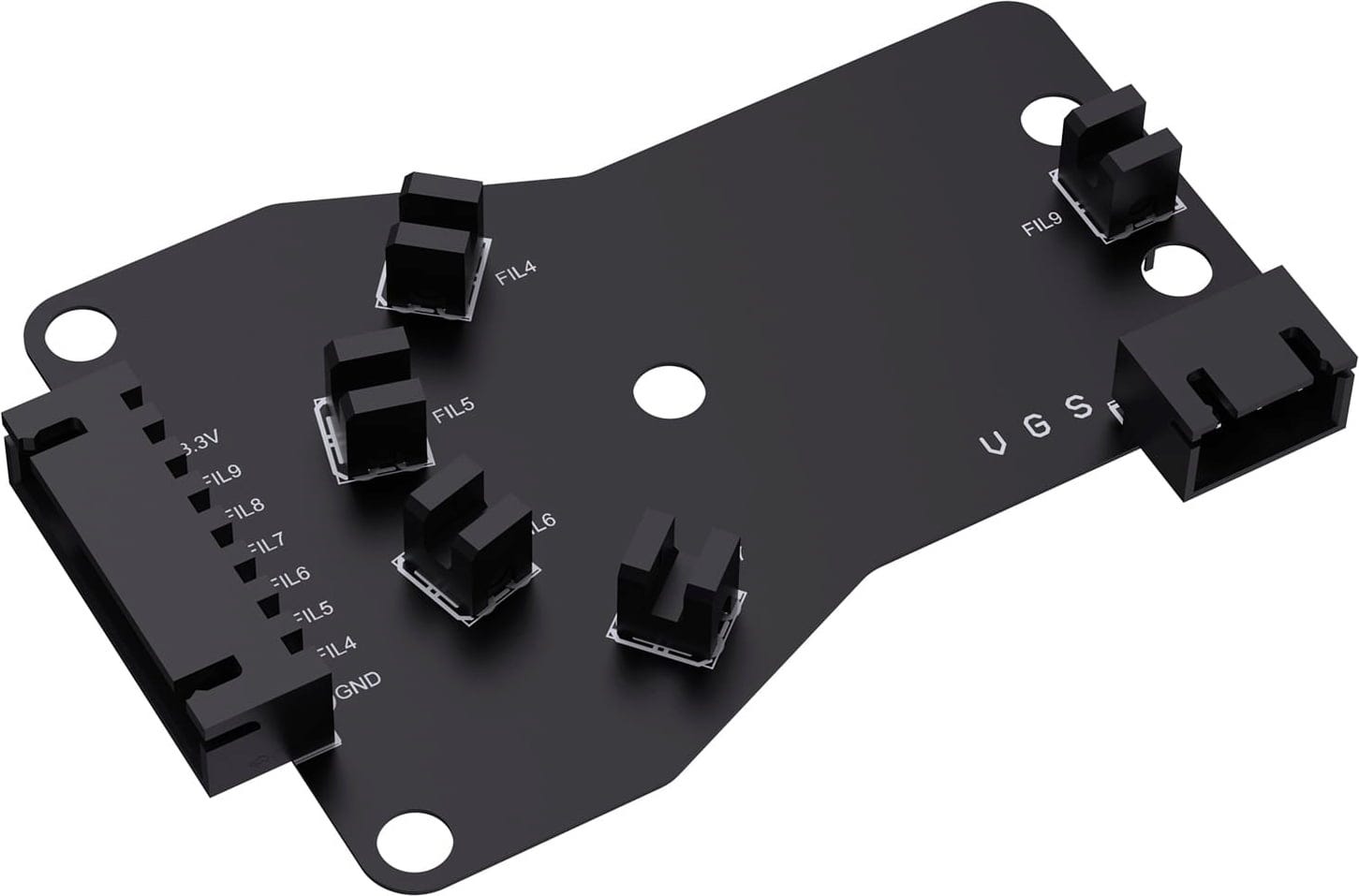

• 1 x KMS Hub
• 1 x KMS optoelektronski prekidač

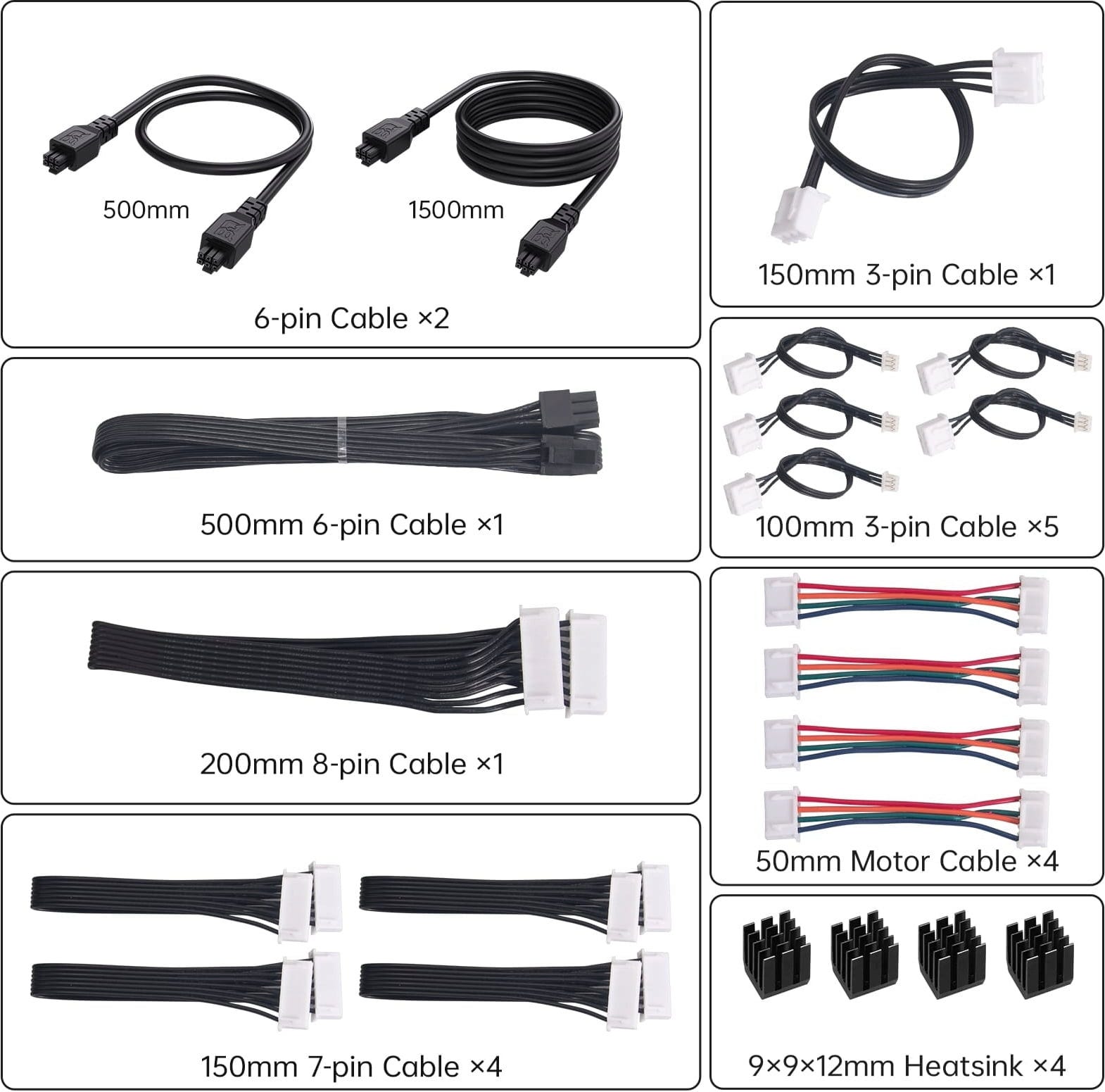

• 2 x 6-Pin kabel, 500 mm, 1500 mm
• 1 x 3-Pin kabel, 150 mm
• 1 x 6-Pin kabel, 500 mm
• 5 x 3-Pin kabel, 100 mm
• 1 x 8-Pin kabel, 200 mm
• 4 x motor kabel, 50 mm
• 4 x 7-Pin kabel, 150 mm
• 4 x hladnjak, 9x9x12 mm

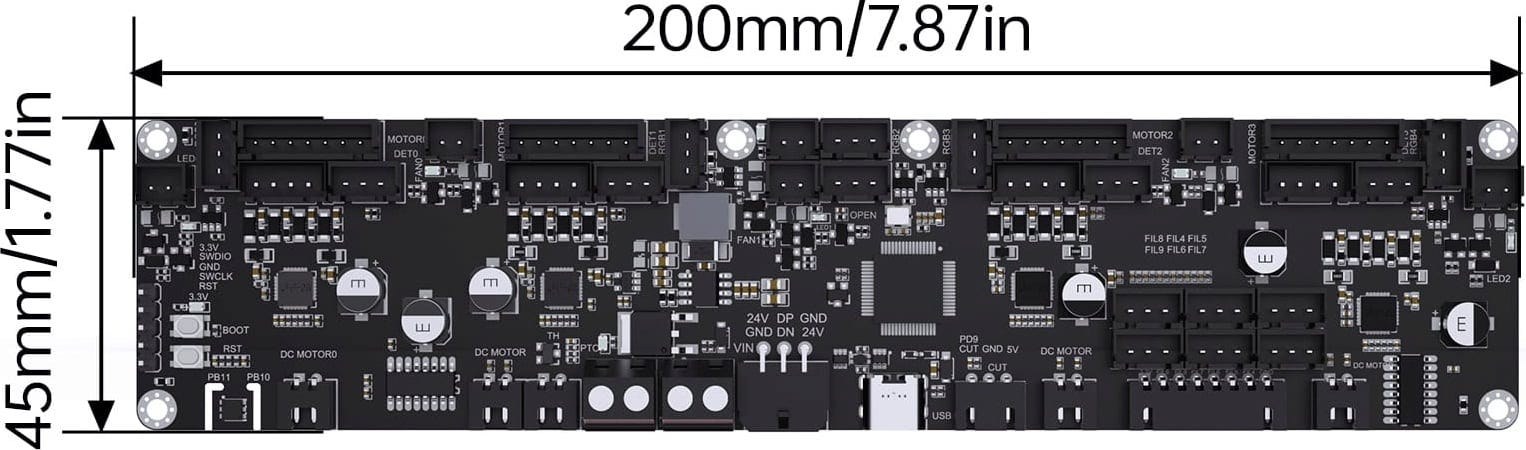

Tehničke specifikacije:
