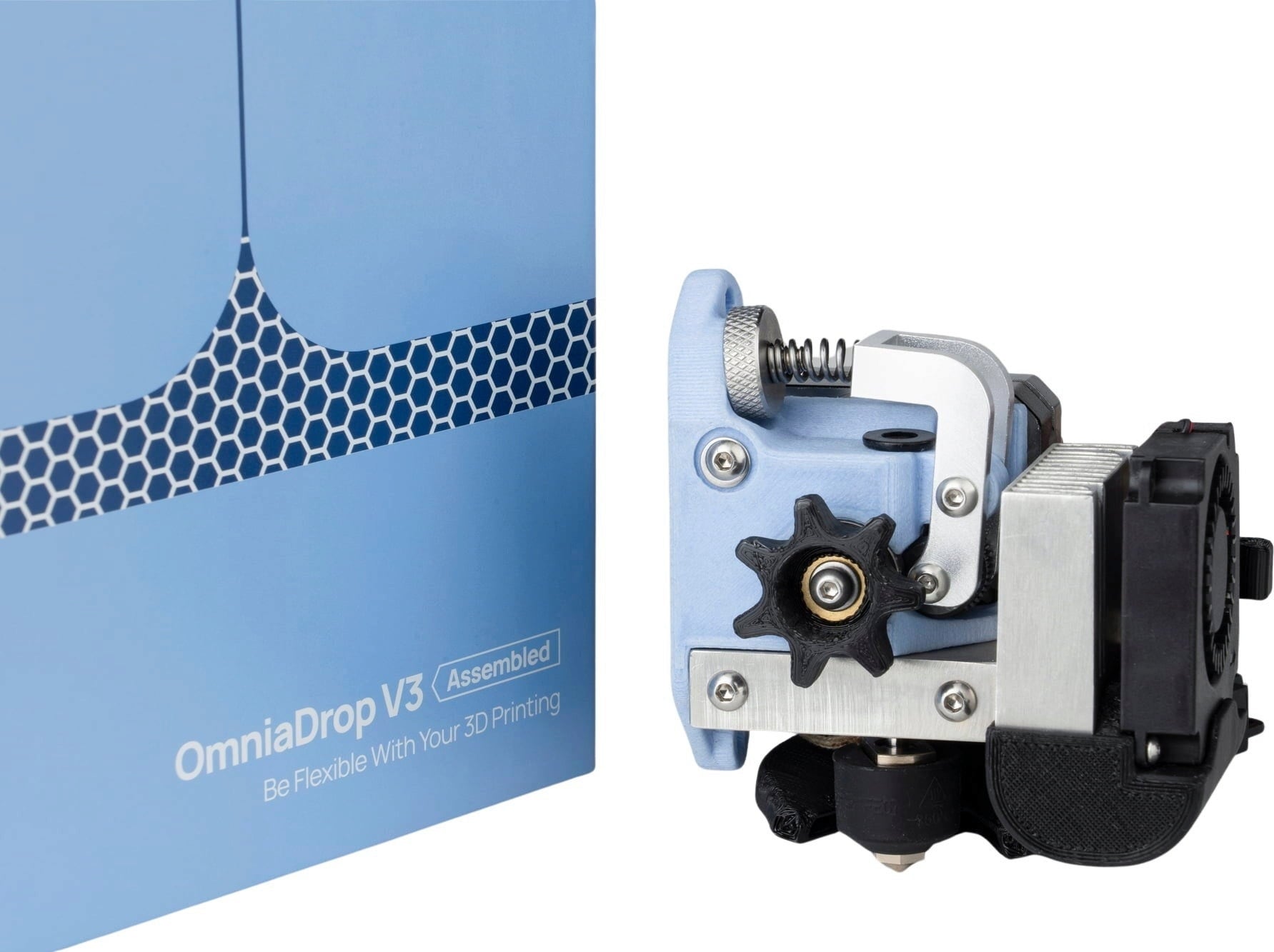

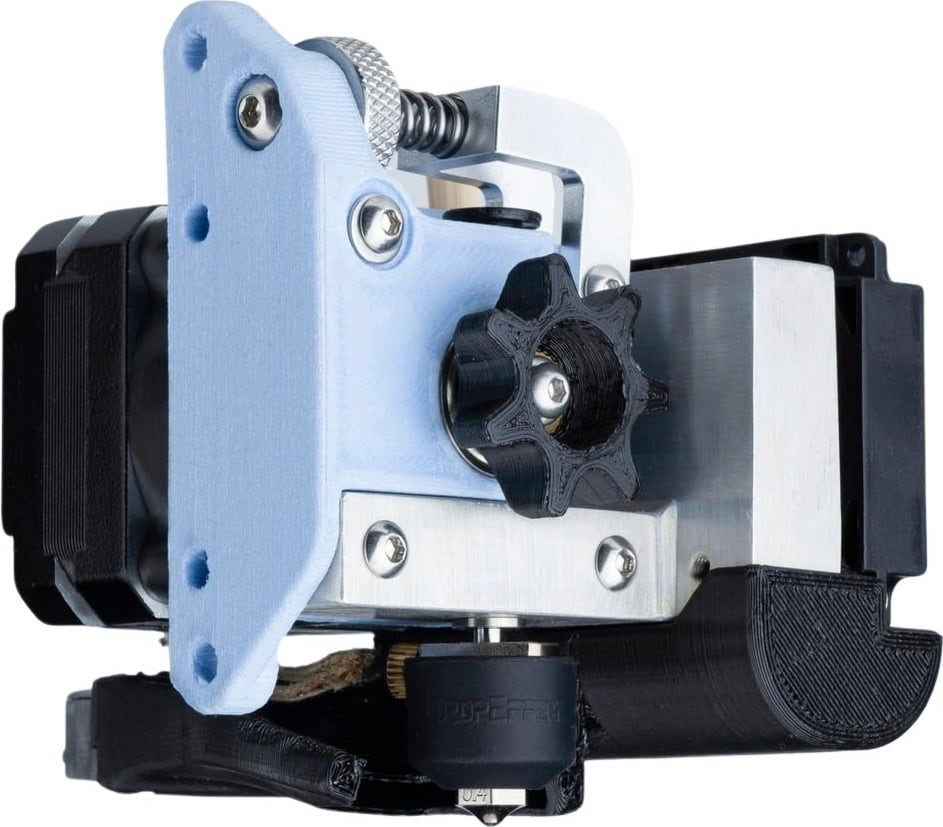

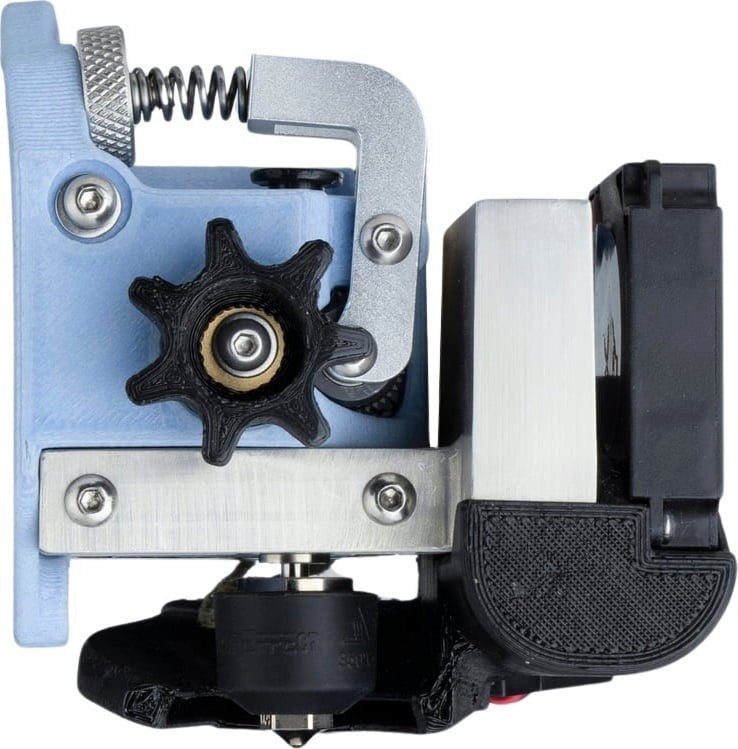

DropEffect OmniaDrop V3, Hardware Kit

DropEffectov OmniaDrop V3 izuzetan je all-in-one ekstruder dizajniran za ispis fleksibilnih i vlaknastih materijala. Glavno tijelo ekstrudera izrađeno je od PA-GF kompozitnog vlakna, koje ima veliku čvrstoću i malu težinu.

Mali planetarni zupčanik, ali jaka sila ekstruzije

OmniaDrop V3 ima planetarni zupčanik koji štedi prostor sa silom ekstruzije od 100N, što ekstruder čini sposobnim za ispis čak i najzahtjevnijih materijala! Omjer prijenosa 5:1 znači da je potreban nizak okretni moment za pogon filamenta promjera 1,75 mm ili 3 mm.

Budući da je potreban nizak okretni moment, OmniaDrop V3 opremljen je laganim i kompaktnim Nema17 palačinka koračnim motorom s osnovnom težinom od 250 g, što također održava težinu cijelog ekstrudera znatno manjom.

Dvostruki pogonski sustav od kaljenog čelika

Za protuklizno i ​​sigurno držanje filamenta, OmniaDrop V3 koristi dva pogonska zupčanika izrađena od kaljenog čelika s HRC tvrdoćom od 60+ i bliskim, oštrim zubima. RNC premaz koji postiže površinsku tvrdoću do HV3300+ osigurava dug radni vijek zupčanika.

Dok glavni pogonski zupčanik pokreće planetni zupčanik, pomoćni zupčanik pokreće glavni pogonski zupčanik s dva kuglična ležaja.

Posebno razvijen sustav hlađenja protiv savijanja

OmniaDrop V3 ima poseban sustav hlađenja koji minimalizira rizik od savijanja. Rashladni blok je razvijen na način da ohlađeni zrak struji okomito prema gore tako da propuh iz rashladnog bloka ne utječe na ispisani model.

Geometrija hladnjaka komponenti također je poboljšana kako bi se brzo raspršila toplina ekstrudiranog filamenta i tako postigao veći učinak hlađenja na većem području.

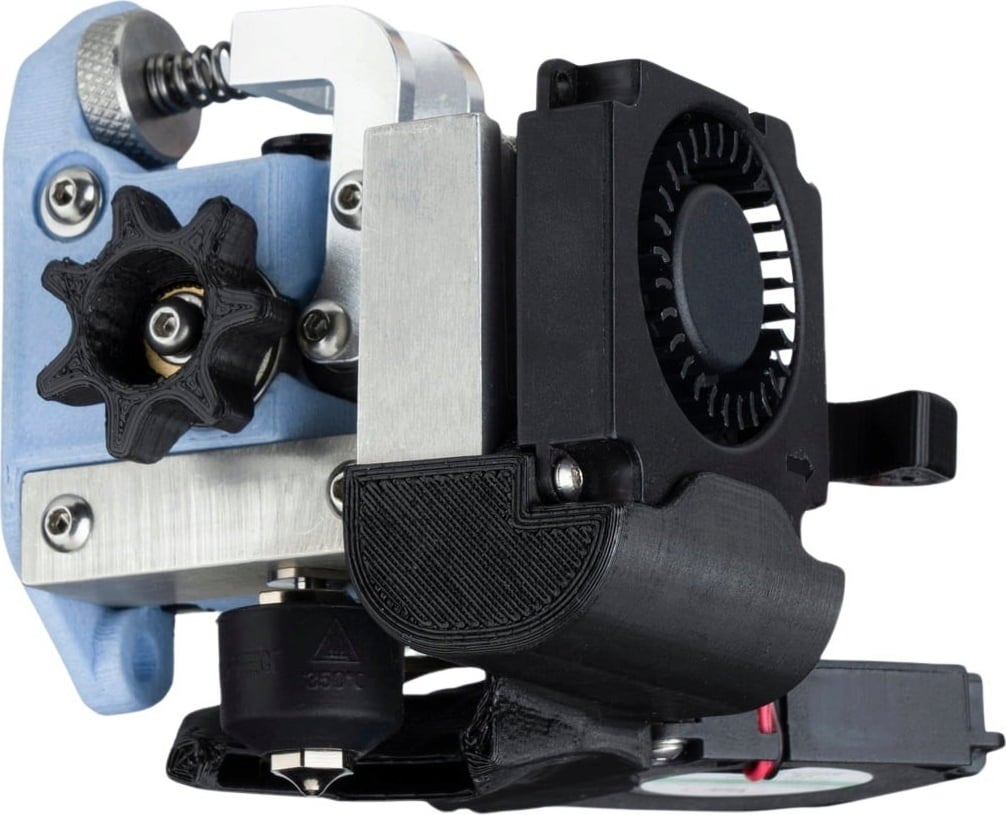

Ventilator za hlađenje komponenti

Ekstruderu je dodan djelomični ventilator za hlađenje. Ovo vam je potrebno kada ispisujete neke polimere kao što su PLA i TPU, ali ventilator za hlađenje je također koristan kada ispisujete mostove i druge precizne detalje, jer sprječava uvijanje na prevjesima.

Prstenasti grijač kao hotend

Ekstruder ima grijaći modul za brzo mjerenje i kontrolu temperature pomoću pobakrenog poniklanog prstenastog grijača (280 °C, 50 sekundi), koji se također koristi kao hotend. Njegove prednosti su:

• ravnomjerna gustoća snage oko mlaznice,
• bolja raspodjela temperature,
• brže mjerenje temperature,
• ventilator za hlađenje komponenti u obliku slova U ili O može se postaviti bliže mlaznici.

Kratka putanja filamenta za precizniji rad sa fleksibilnim filamentima

Rebra za hlađenje postavljena su sa strane rashladnog bloka s ciljem da put filamenta bude što kraći. Ovaj skraćeni put filamenta osigurava da ekstruder reagira brže i preciznije i da ne dolazi do savijanja. Oštri zupci dvaju pogonskih kotača posebno čvrsto hvataju žarnu nit s obje strane, što znači da se ne samo glatko nego i ravnomjerno gura u hotend.

Takva mješavina kratkog puta filamenta i jakih pogonskih zupčanika omogućuje ispis bilo koje vrste savitljivog filamenta!

Kompatibilnost s E3D mlaznicama

OmniaDrop V3 je kompatibilan s E3D mlaznicama. Ekstruder dolazi s originalnom mesinganom mlaznicom od 0,4 mm.

Simetrični dizajn hardvera

Sve hardverske komponente OmniaDrop V3 izgrađene su simetrično, što znači da se ekstruder može montirati u zrcalu.

Glavno tijelo ekstrudera je također 3D printano i može se redizajnirati prema individualnim željama korisnika.

Popis dodatne opreme:

• 1 x H2.5 imbus ključ
• 1 x H2.0 inbus ključ
• 1 x imbus ključ H1.5
• 1 x donja ploča
• 1 x termo silikonska mast (0,5 g)
• 2 x navojni umetci M3
• 4 x navojna umetka M2
• 1 x H6.0 otvoreni ključ
• 1 x produžni kabel ventilatora 5 cm - JST-XHP
• 1 x produžni kabel termistora 5 cm - JST-XHP
• 1 x motorni produžni kabel 5 cm - JST-XHP
• 1 x produžni kabel grijača 5 cm
• 1 x produžni kabel za ventilator 5 cm - DuPont
• 1 x produžni kabel za motor 5 cm - DuPont
• 1 x produžni kabel termistora 5 cm - DuPont

Ovdje možete pročitati korisne upute za sastavljanje.

Ovdje možete vidjeti korisne upute za ispis.
